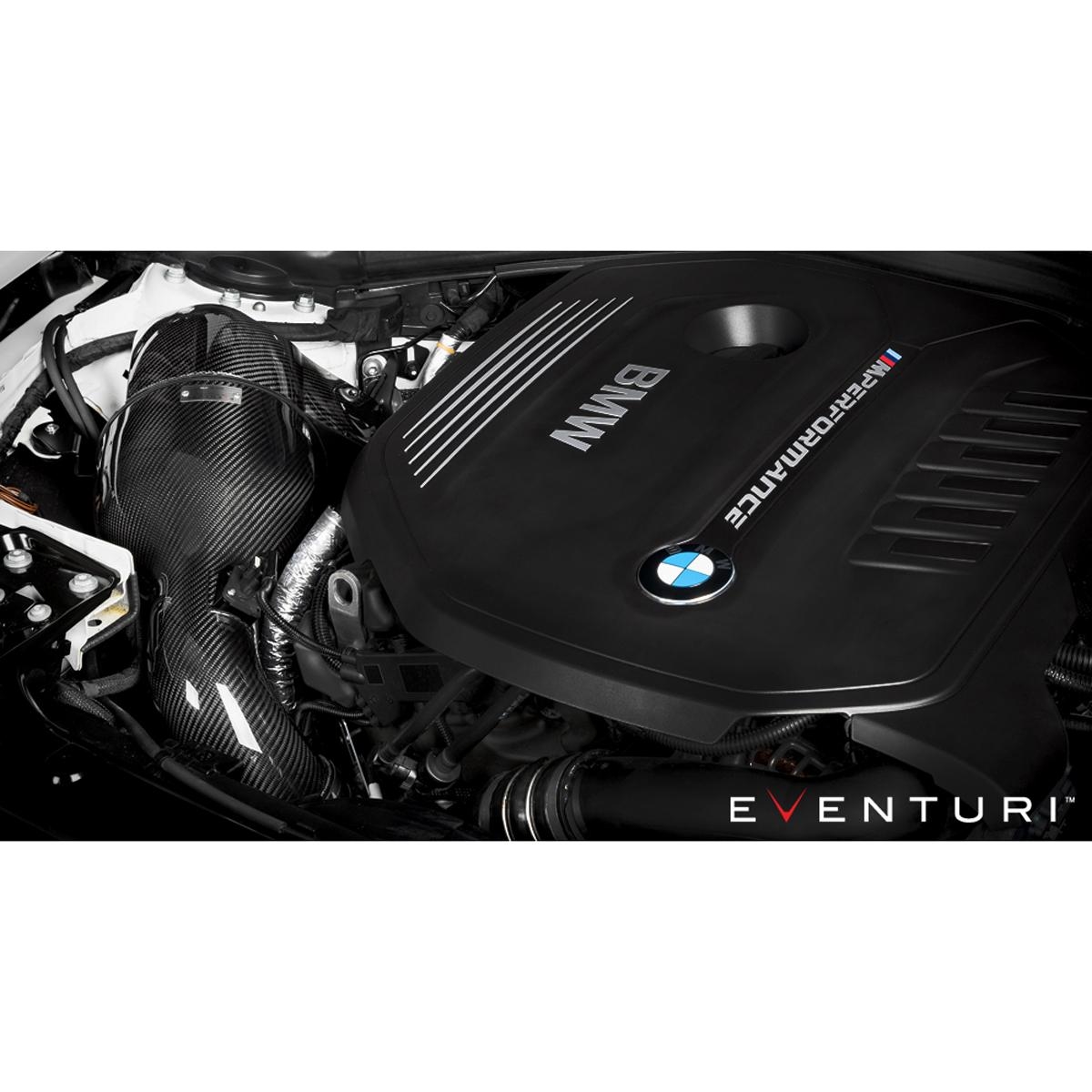

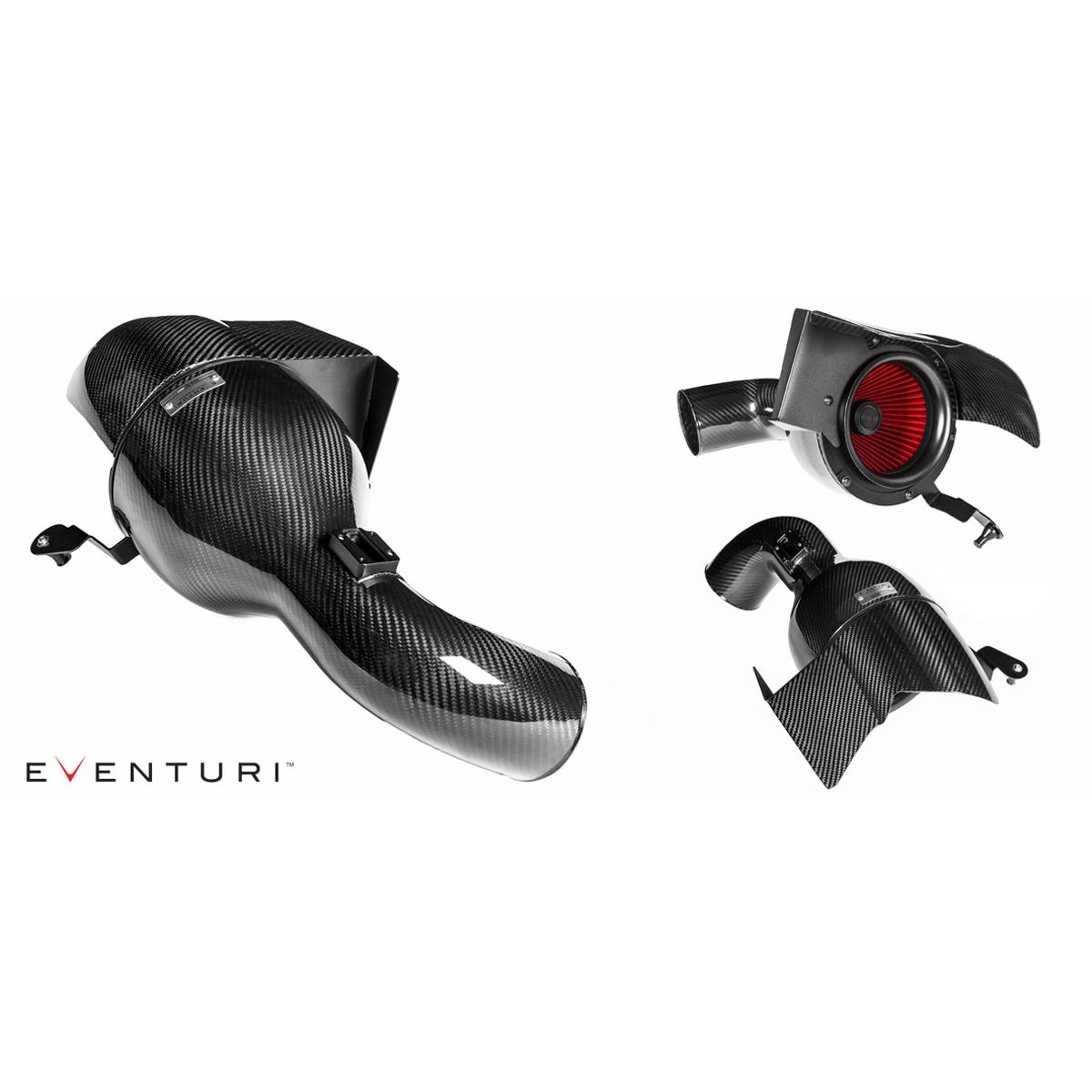

Eventuri B58 insugningssystem består av flera komponenter som är utvecklade för ett specifikt syfte och tillverkade enligt högsta standard. Här är detaljerna för varje komponent och designprinciperna bakom dem:

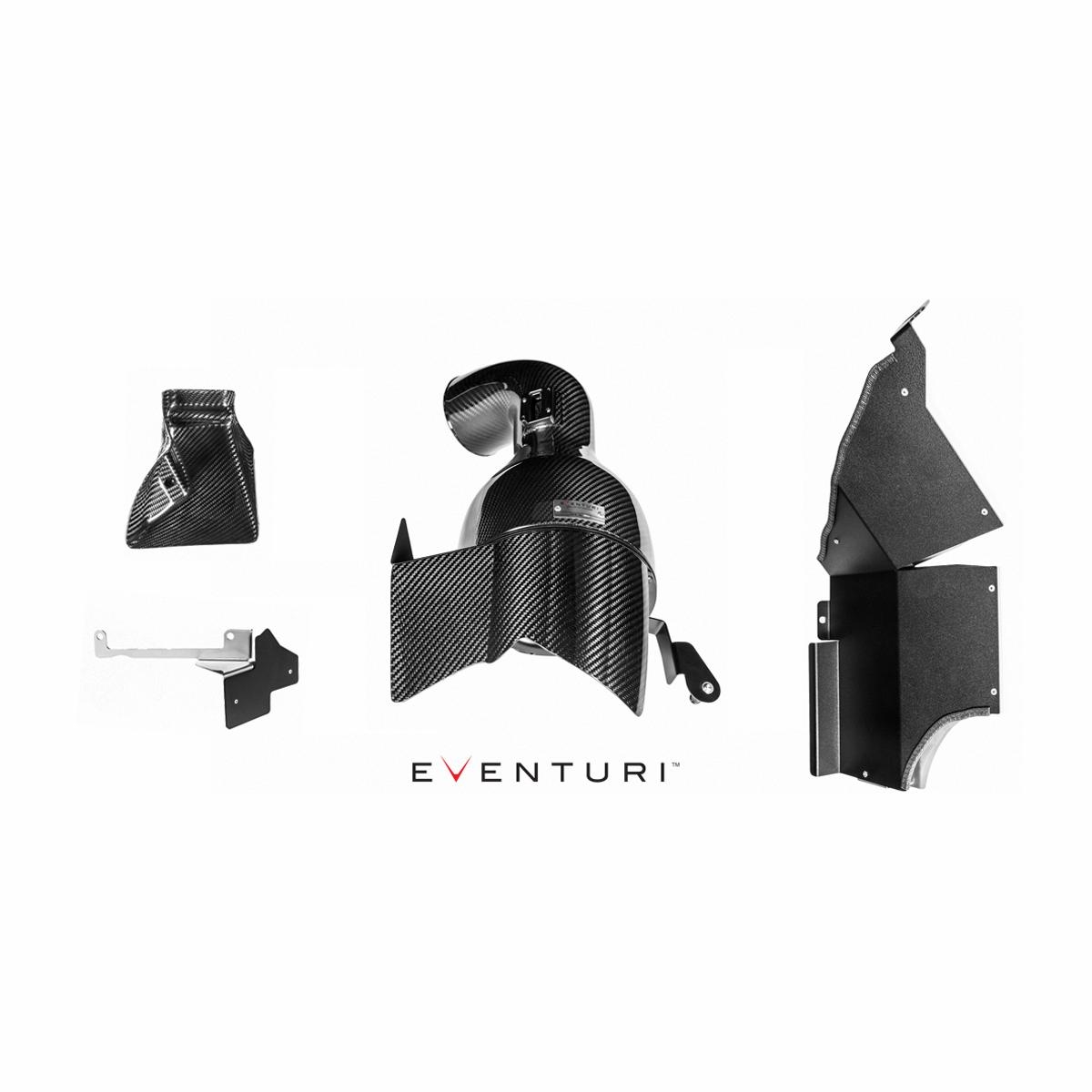

Varje insugningssystem består av:
-
Prepreg kolfiberfilterhus med integrerad MAF-rör
-
Högflödes dubbelkon luftfilter
-
Aluminiumhuv för jämnt luftflöde
-
Prepreg kolfiberscoop
-
Prepreg kolfiberskydd för filtret
-
CNC-fräst MAF-fäste
-
Dubbellager huvudvärmesköld
-
Dubbellager sekundärskydd
-
Laserskurna monteringsbeslag

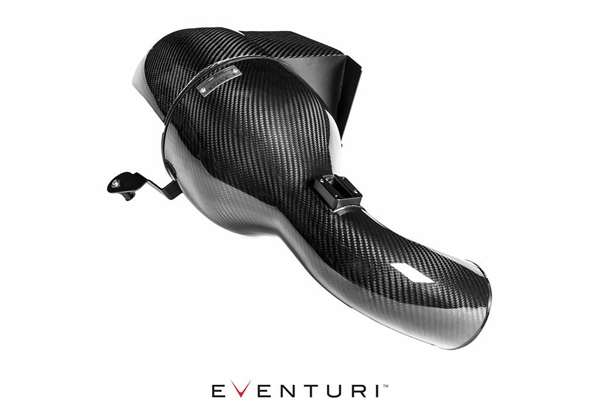

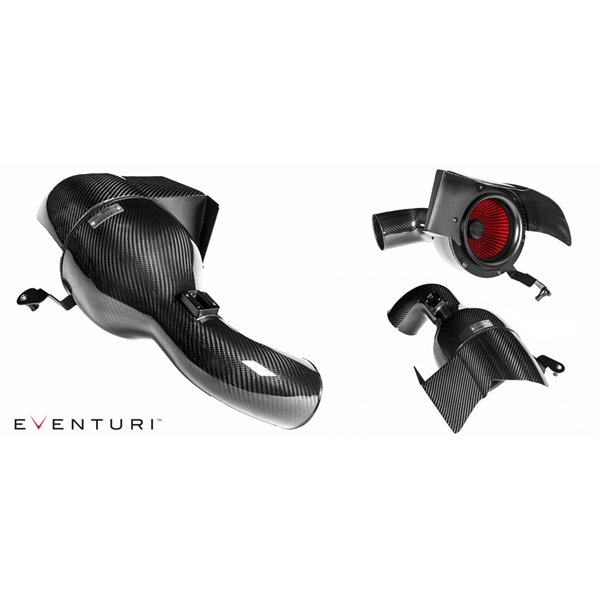

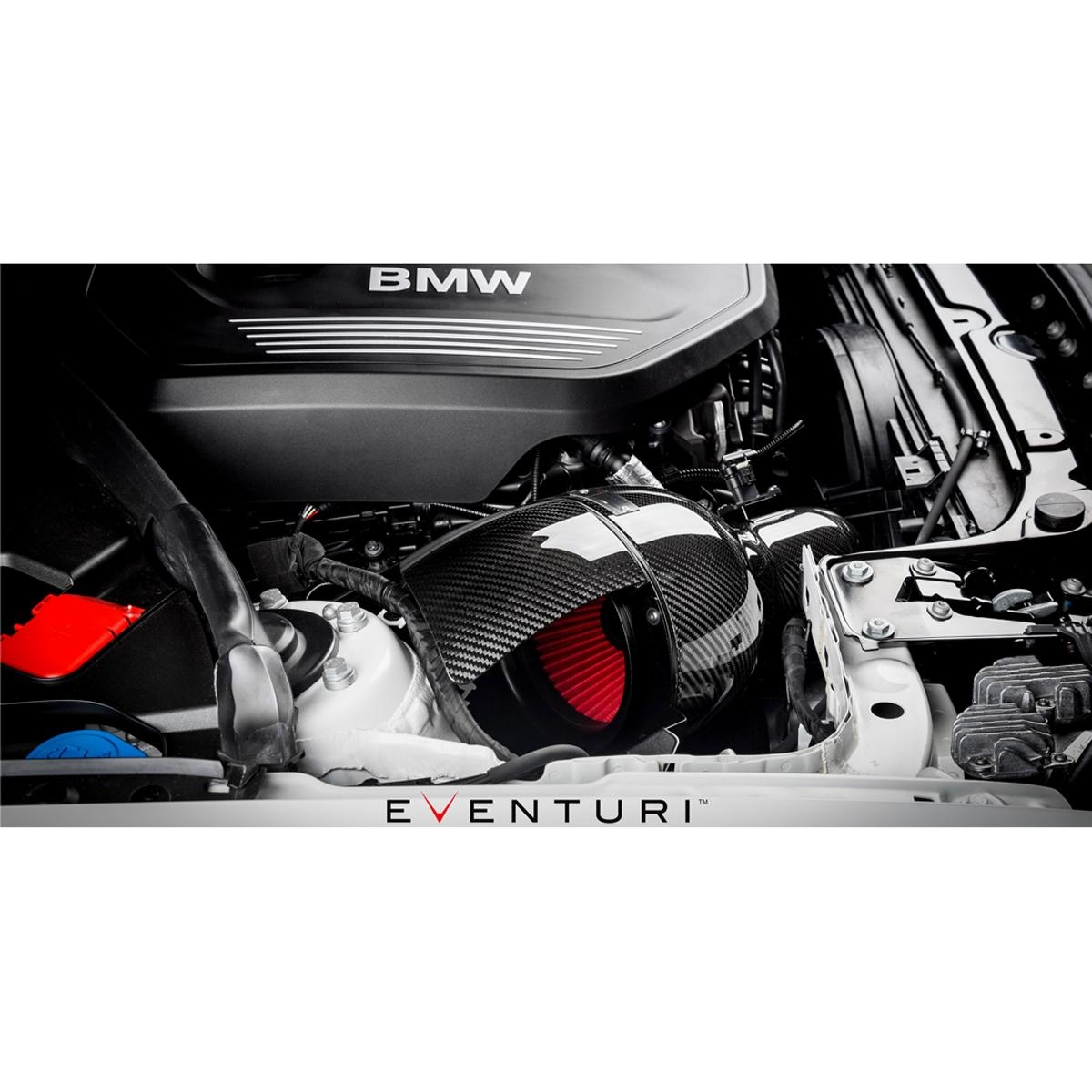

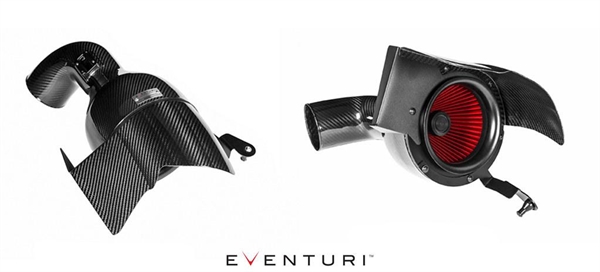

Kolfiber Insugningshus
Filterhuset består av ett högflödesfilter, aluminiumhuv, laserskuret beslag, kolfibervärmesköld och själva kolfiberkapseln, som sträcker sig för att inkludera MAF-sensorn och turboröret. Kapseln omsluter det omvändmonterade filtret och formar luftflödet smidigt ner till det integrerade MAF-insugsröret. Denna jämna reduktion i tvärsnittsarea skapar Venturi-effekten där luftflödet accelererar samtidigt som laminära flödesförhållanden bibehålls. Det kan ses som en stor hastighetsstack – nedan finns en diagram som visar jämförelsen mellan vår patentansökta design och ett vanligt insugningssystem. Kolfiberfilterhuset och inloppsröret är integrerade i ett enda stycke, vilket minskar antalet interna gränssnitt och möjliggör ett jämnare luftflöde till turbon. Rörets diameter övergår smidigt från den nödvändiga diametern vid MAF-sensorn till den större diametern vid turboinloppet. Fler detaljer om det patentansökta huset finns på teknologisidan.

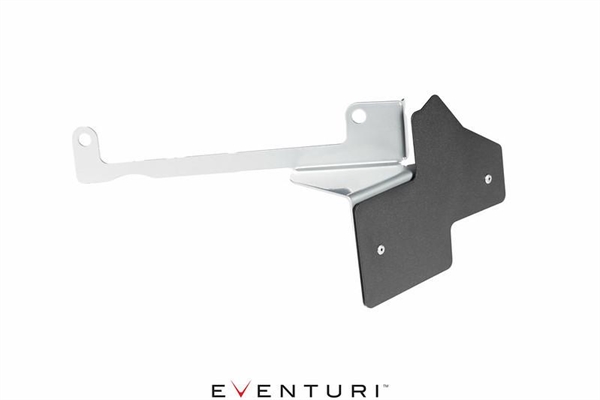

Kolfibervärmesköld
Kolfiberfilterhuset är kopplat till en kolfibervärmesköld och en extra aluminiumbeklädnad som förhindrar konvektiv värme från avgasgrenröret att värma upp filtret. Detta, tillsammans med våra omfattande dubbellager värmeskydd, skapar ett mycket effektivt kallt område runt filteröppningen.

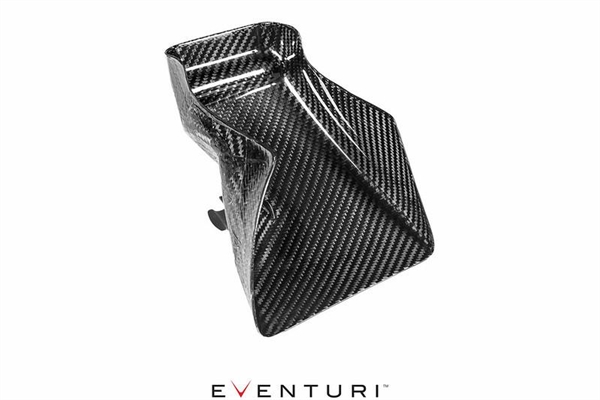

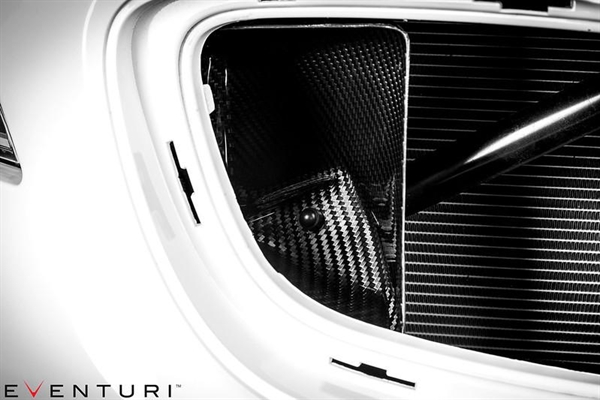

Kolfiber Insugningsscoop
Scoopen är designad för maximal effektivitet att styra inluften till de originala kanalöppningarna. Många eftermarknadsscoops har en stor plan yta nästan vinkelrät mot luftflödet – vilket skapar turbulens.
Eventuri Scoops är designade för att sitta direkt bakom frontgrillen och fånga så mycket luft som möjligt med en kontinuerlig kurva mot kanalöppningen för att säkerställa effektiv luftflöde. Följande video förklarar designfunktionerna bakom vår M2-scoop som direkt gäller för B58-scoopen. En effektiv kalluftsförsörjning till filtret är en viktig del av vår design. Enbart värmeskydd skulle resultera i förhöjda insugningstemperaturer eftersom motorutrymmet blir varmt – speciellt på denna motor eftersom grenröret sitter direkt bredvid insuget.

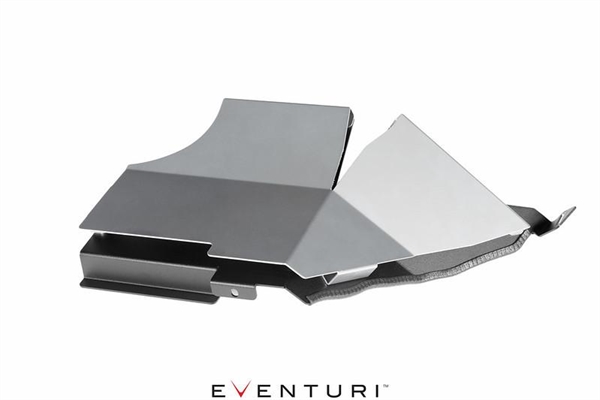

Huvudvärmesköld

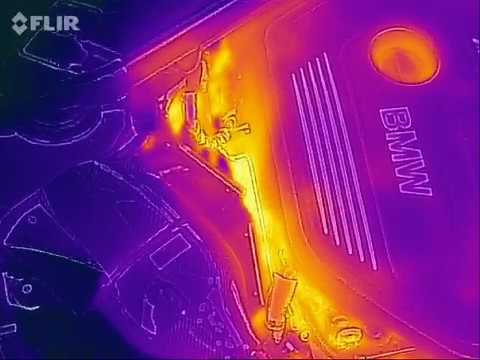

Stor uppmärksamhet lades vid värmeskyddet eftersom insuget sitter nära avgasgrenröret. Vi använde ett dubbellager huvudskydd med silver på avgasidan och svart på insugsidan. Silverlagret reflekterar strålningsvärme medan det svarta lagret absorberar det. Luftspalten mellan lagren fungerar som isolator för att stoppa ledande värme från att spridas till det inre lagret. Det sekundära skyddet kan ses bakom turboinloppsröret. Under testning uppmättes en temperaturminskning på över 90 °C, vilket tydligt syns i termografivideon nedan. Skyddets effektivitet ger låga insugningstemperaturer under körning.

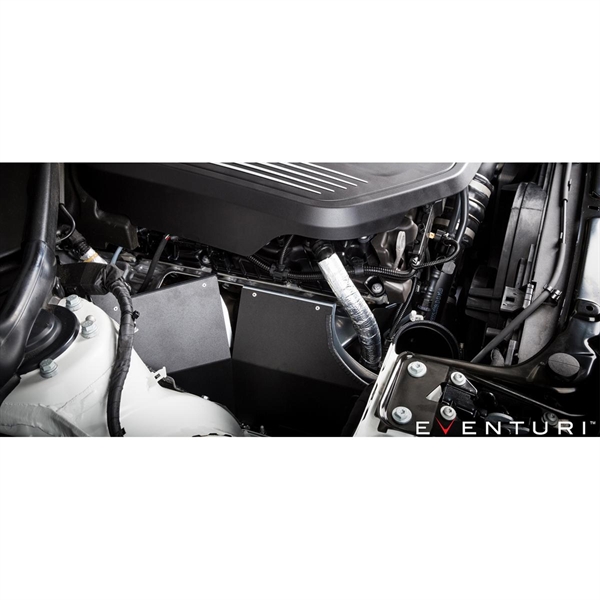

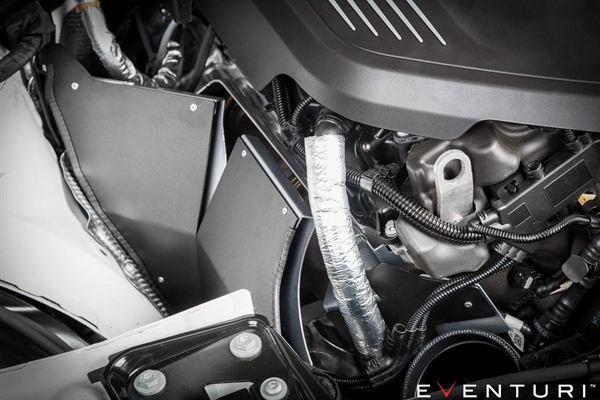

Sekundärt värmeskydd
Det sista skyddet monteras över avgasgrenröret och omsluter turboinloppet för att skydda mot direkt värmepåverkan. Precis som huvudskyddet är detta också en dubbellagers konstruktion med silver på avgasidan och svart på insugsidan.
