Eventuri F90 M5 insugssystem består av flera komponenter som är konstruerade för ett specifikt ändamål och tillverkade enligt högsta standard. Här är detaljerna för varje komponent och designfilosofin bakom dem:
Varje insugssystem består av:
-
2 x Kolfiber Venturi-hus med integrerade rör
-
2 x Specialdesignade High Flow Generation 2-filter
-
2 x Kolfiberfilterkåpor
-
2 x Aluminiuminsugskålar
-
2 x Kolfiberluftscoops
-
2 x Laserskurna värmeskydd med guldbelagd värmereflekterande material
-
2 x Laserskurna luftkanaler integrerade i värmeskydden
-
Högkvalitativa silikonkopplingar och OEM-spec slangklämmor
INSUGSHUSMONTERING

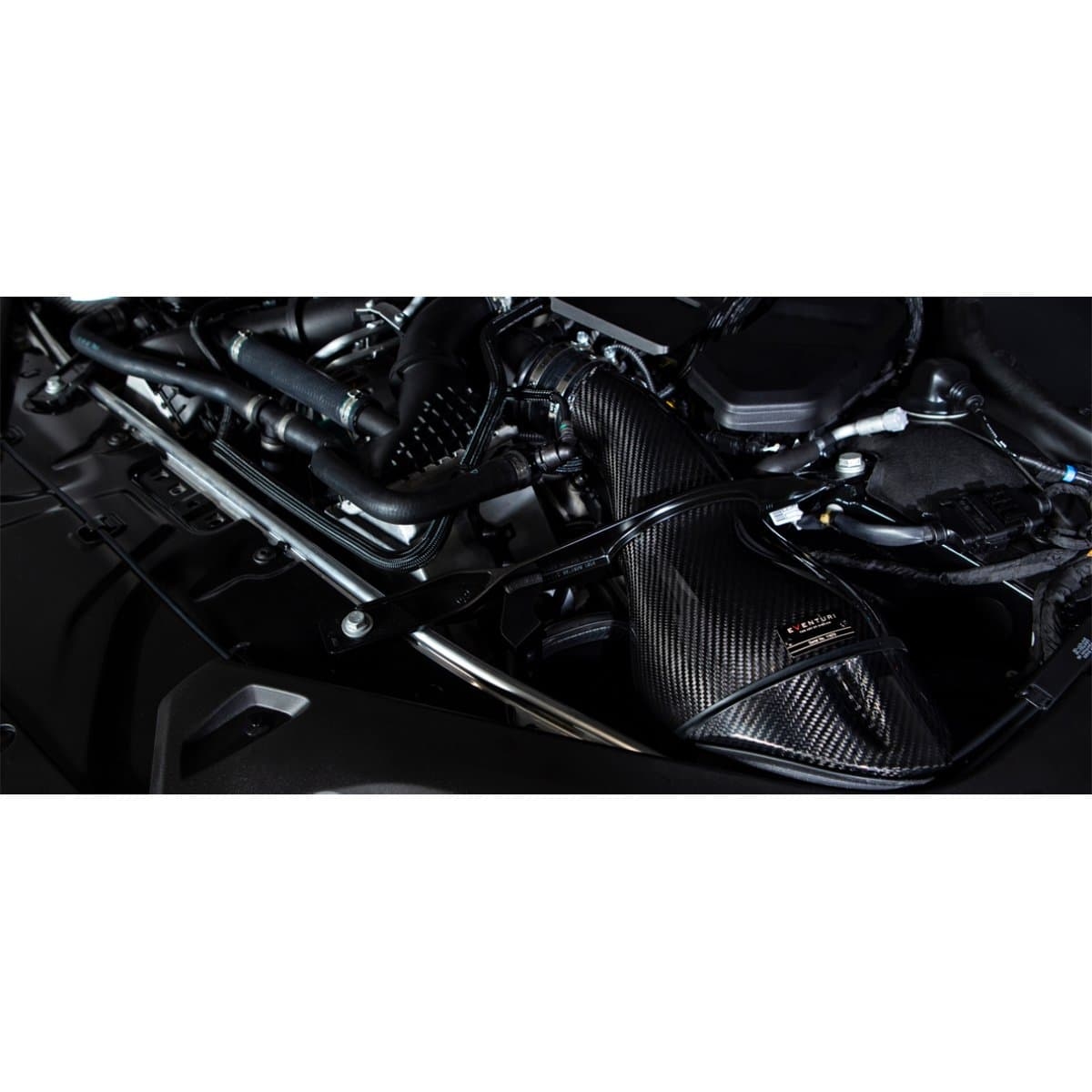

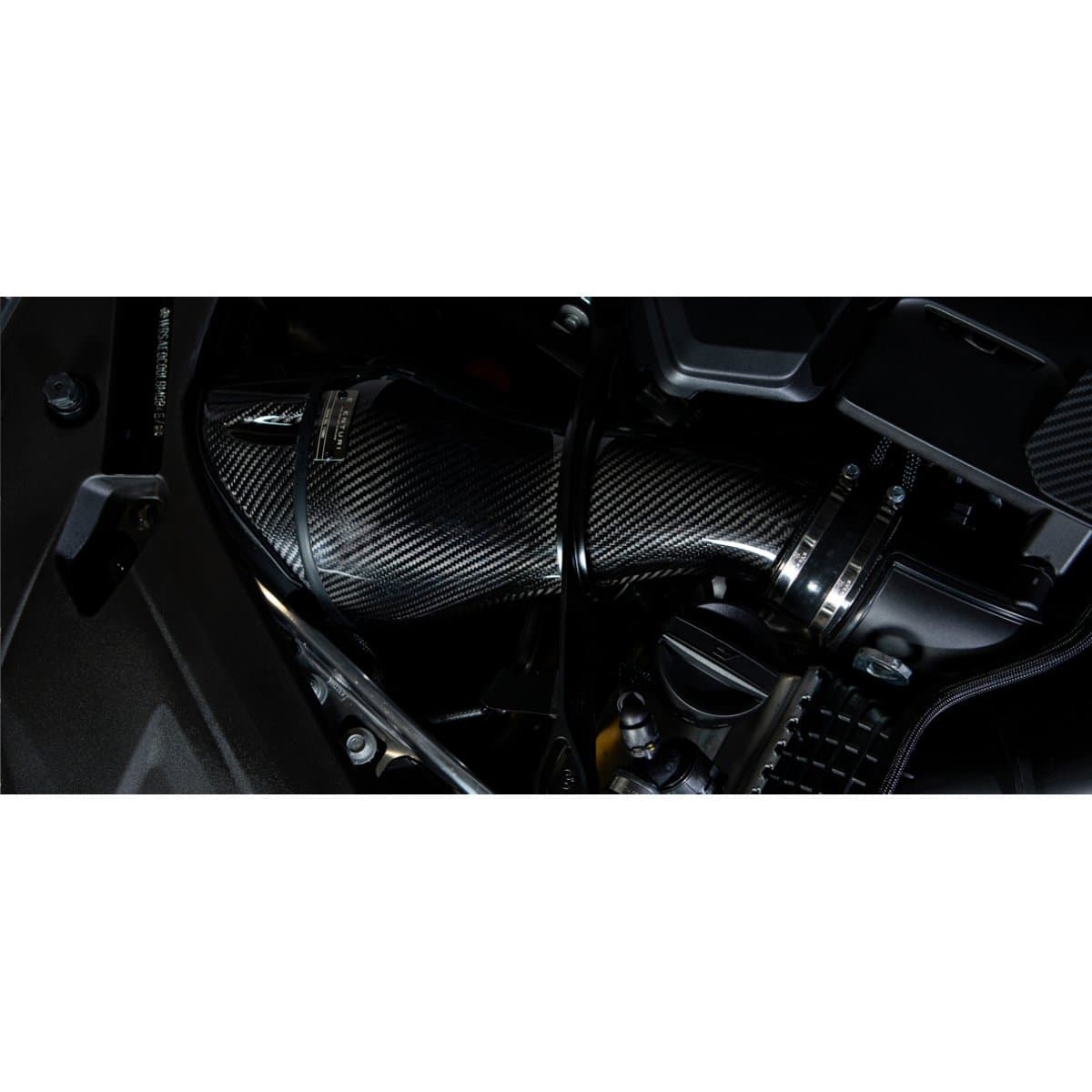

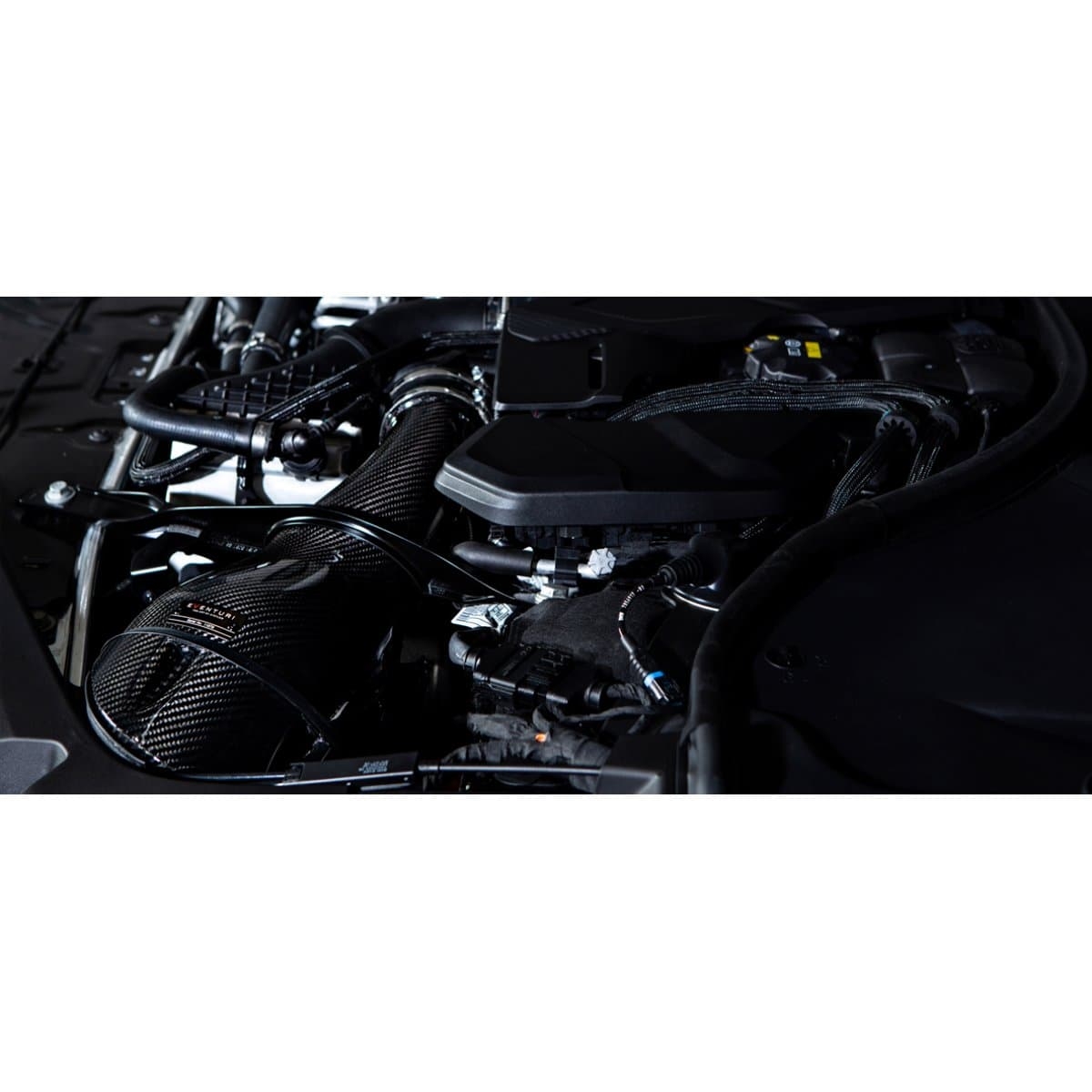

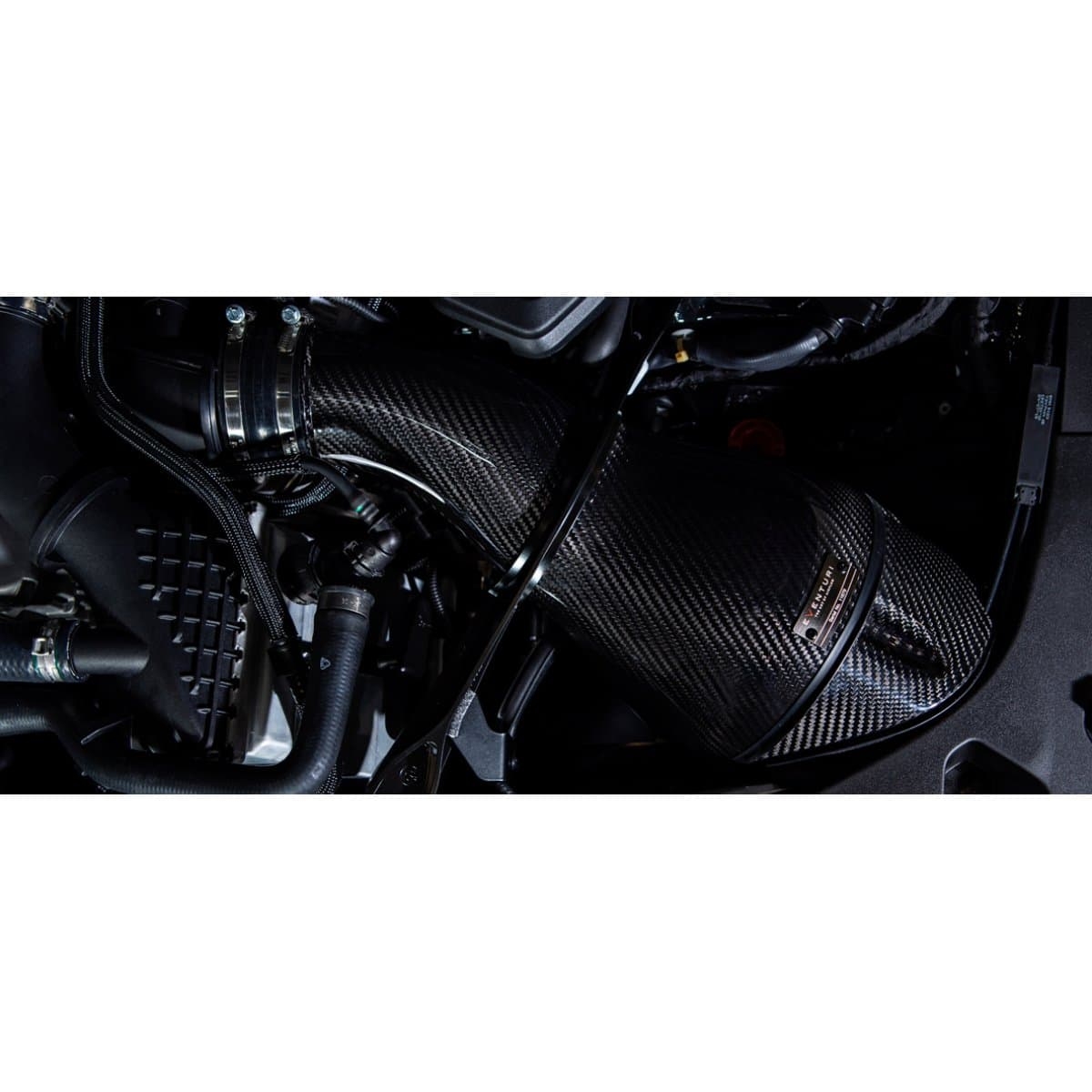

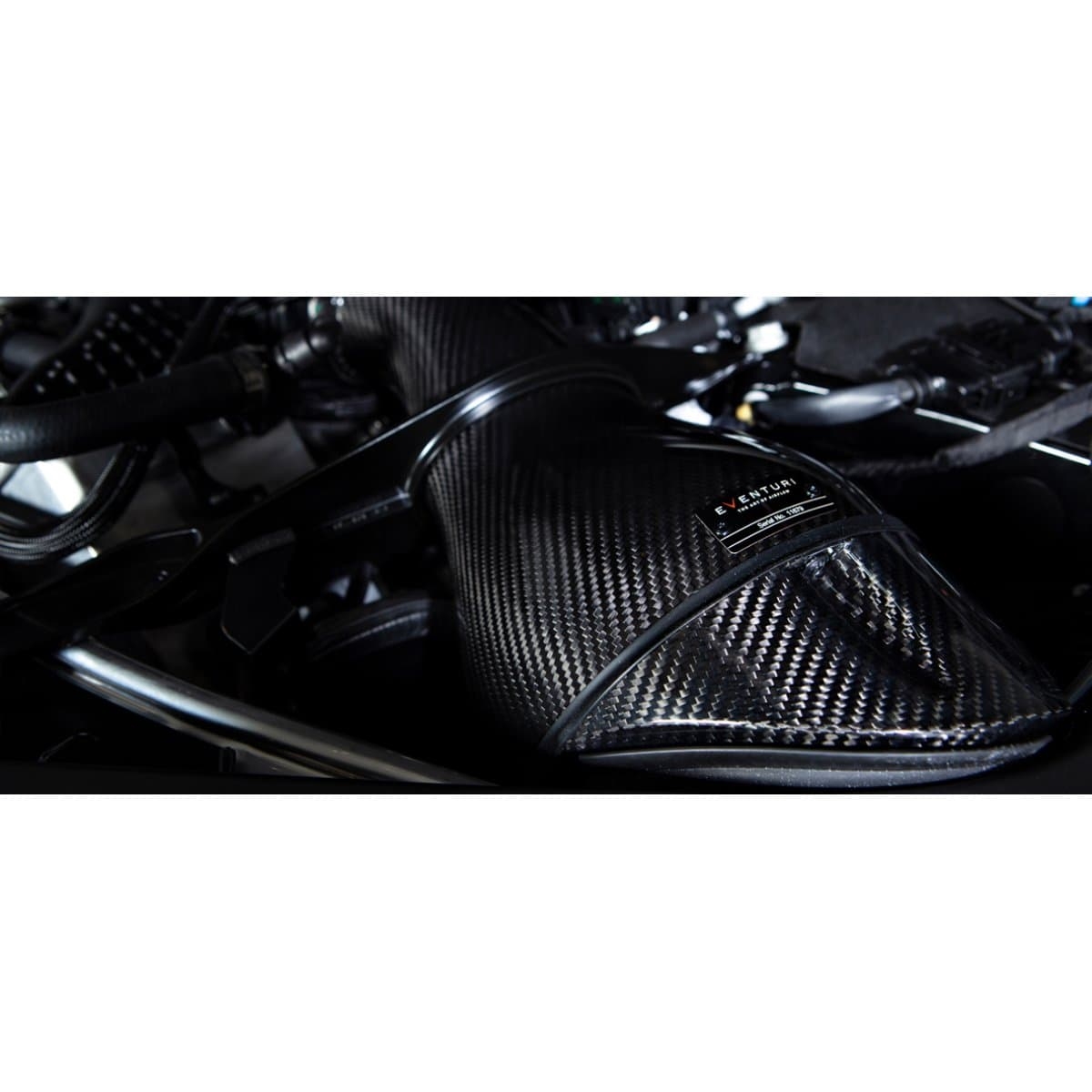

Filterhusen består av våra specialdesignade generation 2-filter, aluminiuminsugskålar, kolfibersköldar, kolfiberpods och integrerade rör. Kolfiberpods omsluter de bakmonterade filtren och formar luftflödet jämnt ner till de ursprungliga turboinsugsrören. Detta är en nyckelfunktion i designen där vi tagit bort behovet av en veckad gummislang mellan luftboxen och turboinsugsrören. Filterhusen och de integrerade rören sträcker sig hela vägen till de ursprungliga turborören och kan röra sig som en enhet med motorn genom stagbalkarna. Resultatet är en jämnare väg för luft från filtret till turbon och därmed mindre motstånd.
INRE VOLYM
En annan viktig designfunktion är det inre volymen av rören när de passerar genom stagbalkarna. På F90 M5 måste insugssystemet passera genom en oval öppning i stagbalken på varje sida innan det når turboinsugningarna. Vi har lyckats öka den interna storleken på insuget vid denna punkt, vilket ger mer tillgänglig volym för turbon att dra från och därmed mindre restriktion.
-
Intern tvärsnittsarea vid stagbalken:
-
Standard luftboxrör = 6487 mm²
-
Eventuri insugsrör = 8497 mm²
PATENTERAD TEKNIK
Våra patenterade filterhus har en jämn minskning av tvärsnittsarean när de täcker filtren och smalnar av till rören. Denna geometri skapar Venturi-effekten där luftflödet accelererar samtidigt som laminära förhållanden bibehålls. Det kan ses som en stor velocity stack – nedan visas en jämförelse mellan vår design och ett vanligt insugssystem.
KOLFIBERSKÖLDAR
Dessa kolfibersköldar är en ny tilläggskomponent i detta insugssystem. De tätar öppningarna framför filterhusen från motorutrymmet samtidigt som luft fortfarande kan komma in till filtren via frontscoopsen. Sköldarna följer husens designkurvor och sträcker sig till innerhjulhusen där en gummitätning tillåter att insugningen rör sig med motorn. Tillverkade av samma högkvalitativa prepreg-kolfiber som husen, ger sköldarna en snygg finish till insugssystemet.
VÄRMESKYDD OCH LUFTRAMPER
Filterhusen vilar på dessa laserskurna sköldar med guldbeläggning på baksidan för att skydda mot strålningsvärme. Sköldarna monteras på chassit och bildar en kammare där filtren kan dra kall luft från scoopsen. Detta förbättras ytterligare av integrerade luftrampor på insidan av varje sköld som leder luftflödet till filtren.

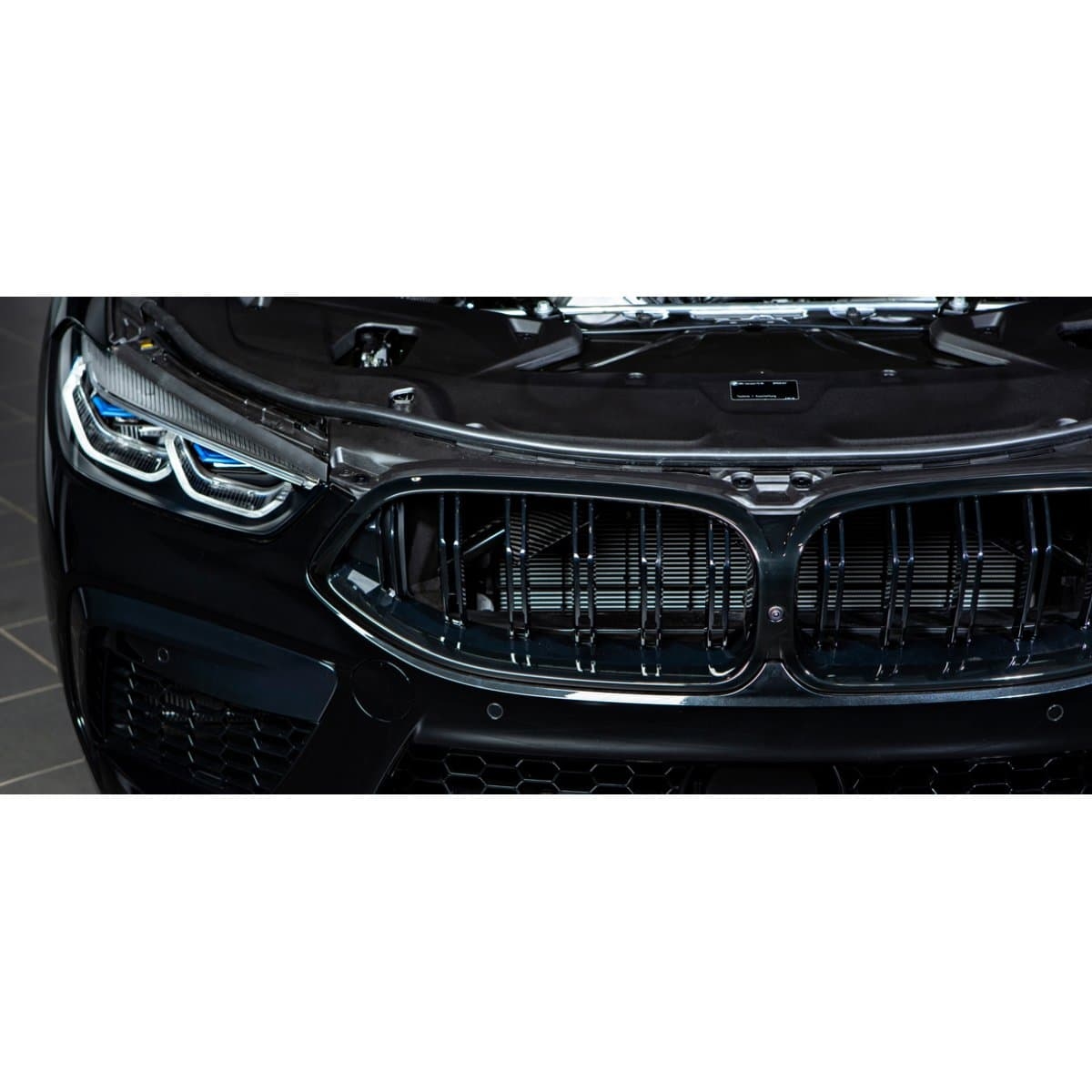

FRONTSCOOPS
De sista kolfiberkomponenterna i systemet är frontscoopsen, som är avgörande för att leda kall luft till filtren. Många eftermarknadsscoops har en stor, platt yta som nästan är vinkelrät mot luftflödet – detta skapar turbulens och hindrar effektiv kanaliserig.
Eventuri-scoops är istället formade för att sträcka sig från grillöppningarna till själva grillen och följer grillens konturer, vilket skapar en jämn och effektiv luftström.
Att säkerställa kall lufttillförsel till filtren är avgörande. Bara värmesköldar räcker inte om de inte skapar en lufttät kammare. Kombinationen av scoops och sköldar säkerställer att insuget är fyllt med kall omgivande luft och håller insugstemperaturen låg.
