Eventuri BMW E6X M5/M6 Version 2 Black Carbon Intake

BMW E60 M5 / E63 M6

Eventuri skillnaden
S85 Eventuri-systemet använder vårt Patent Pending kolfiberhus som ger en aerodynamiskt effektiv luftflödesväg från filtret till MAF-röret. Inte bara ett vanligt konfilter med en värmesköld, utan en unik design som framkallar Venturi-effekten. Du kan läsa mer om husets design och hur det fungerar HÄR.

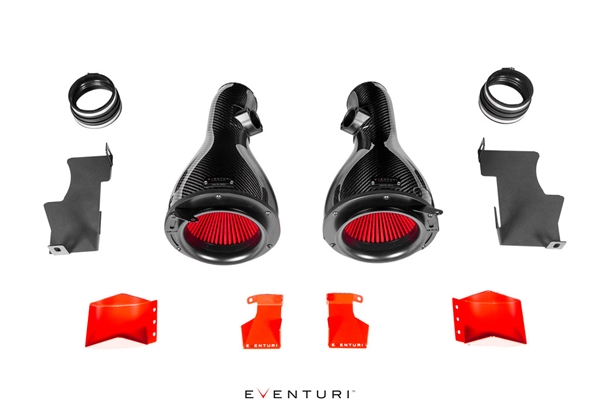

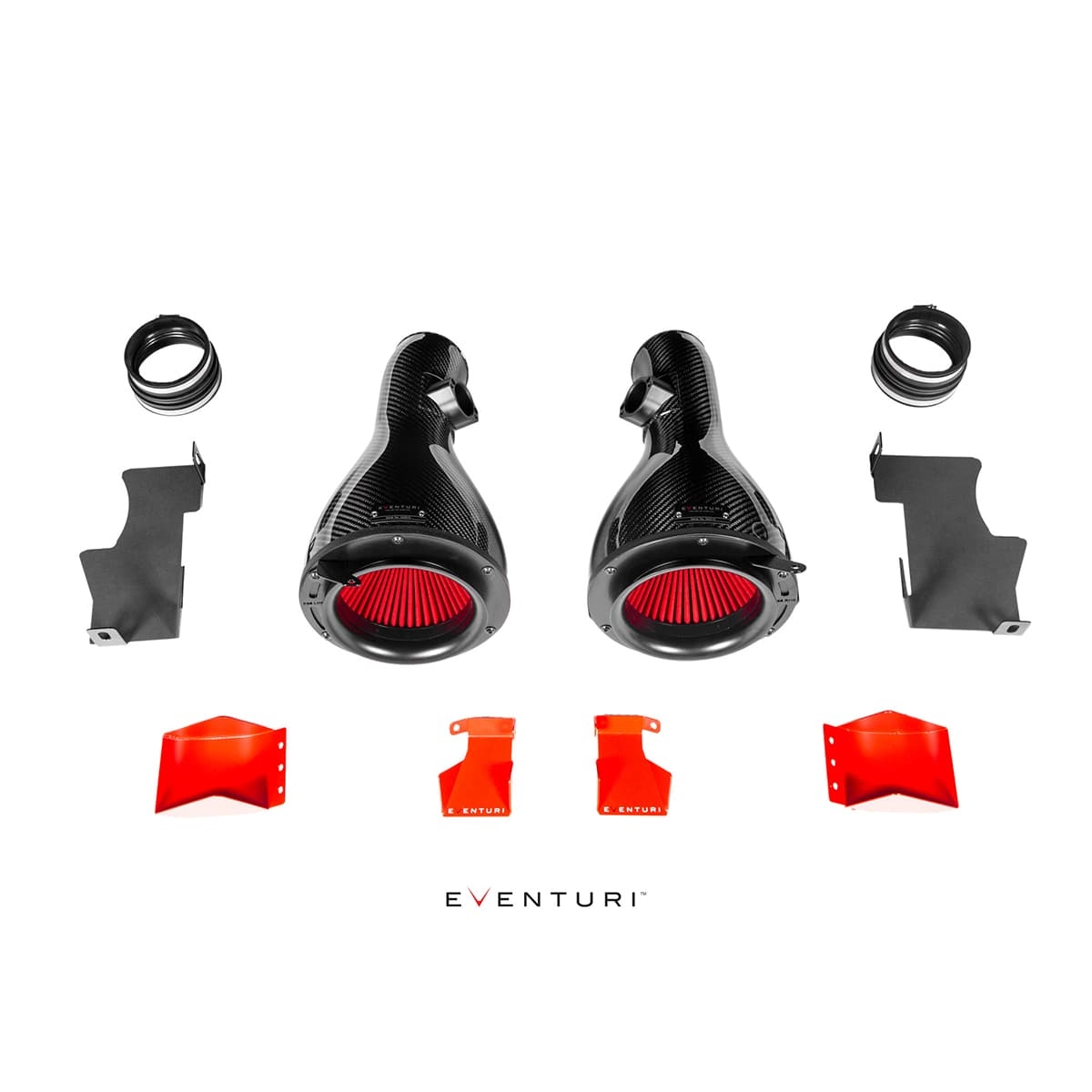

KOMPONENTER
E6X insugningssystemet innehåller ett omfattande antal högkvalitativa komponenter, inklusive:

• 2 x 100% Prepreg kolfiberhus med integrerade MAF-rör
• Specialtillverkade högflödesfilter
• 2 x specialtillverkade EPDM-kopplingar
• CNC-bearbetad sekundär luftflödesandningsadapter
• Aluminium insugningshuvar
• Laserskurna monteringsfästen
• Laserskurna och neoprenfodrade värmeskydd
• Belagda aluminium övre och nedre luftscoops
• OEM-spec slangklämmor med högkvalitativa silikonkopplingar
• OEM-kvalitets antivibrationsfästen

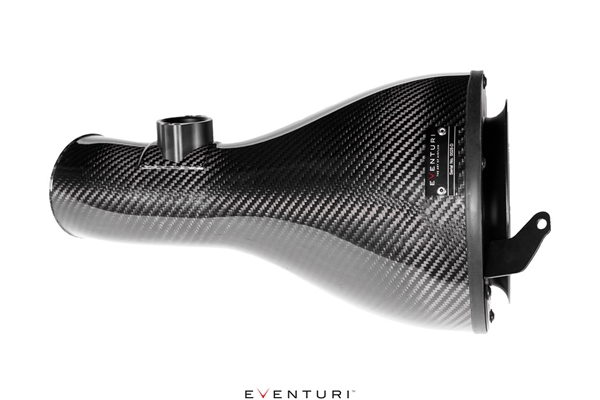

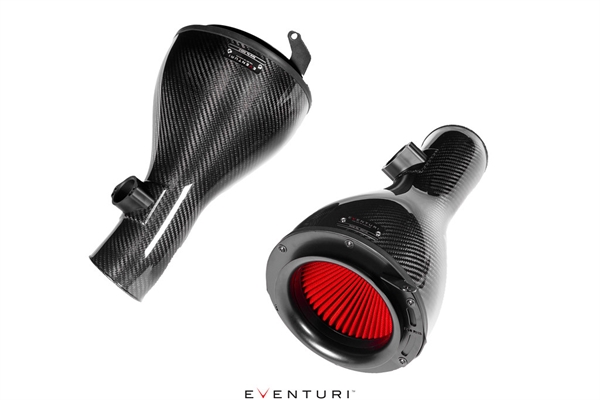

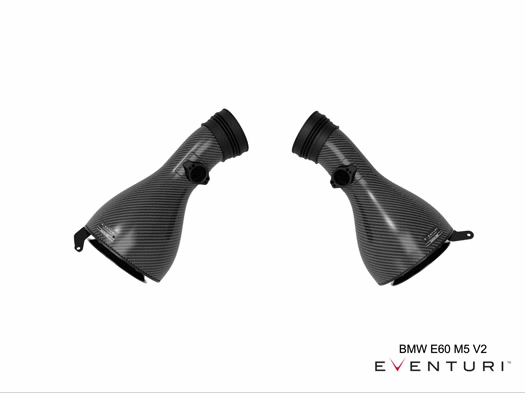

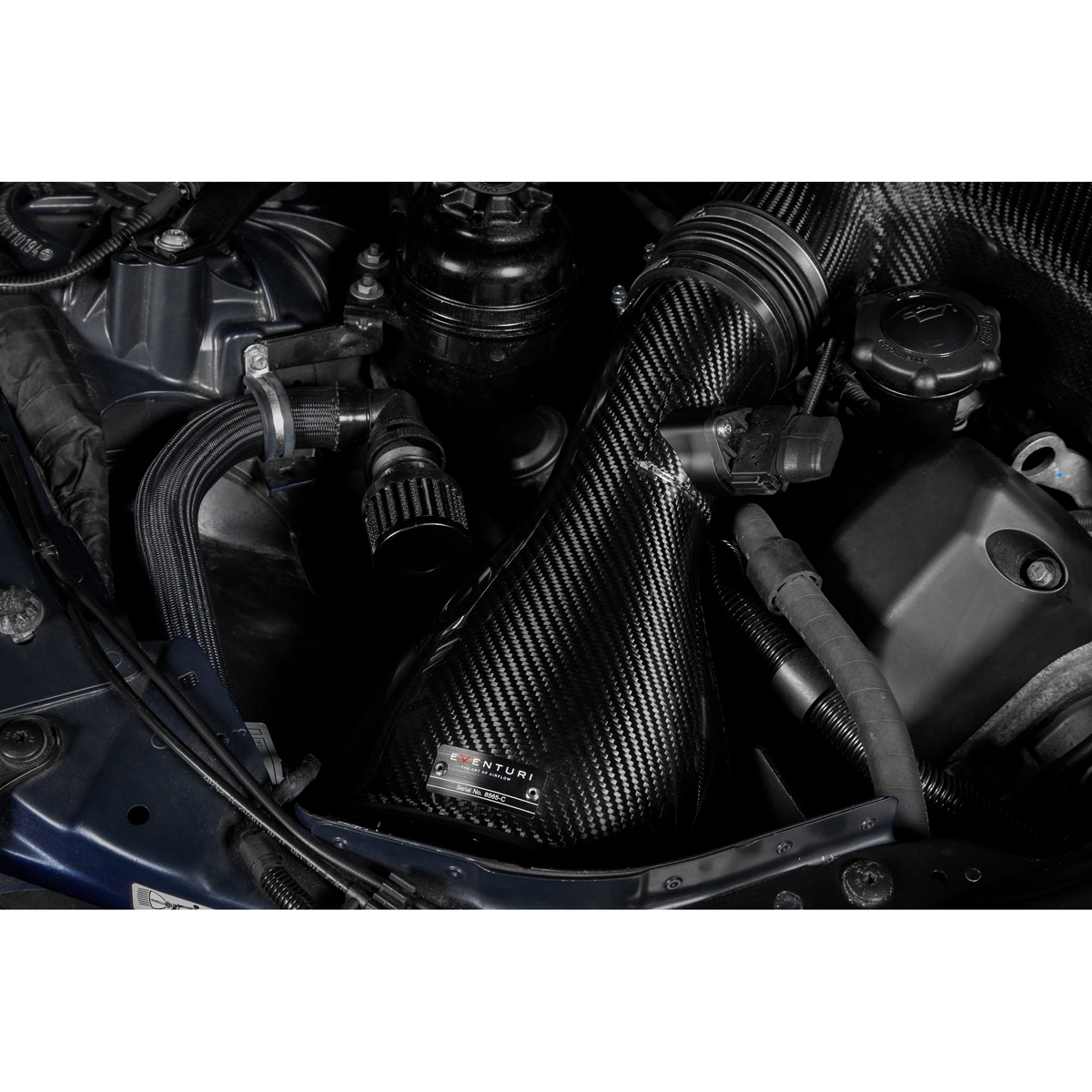

PATENTERADE FILTERHUS



E60 M5 V2 filterhus använder vår patenterade Venturi-teknologi och inkorporerar samtidigt MAF-rörssektionen för en sömlös luftflödesväg. Kolfiberhuset omsluter de bakåtvända filtren och formar luftflödet jämnt mot MAF-rören där volymen gradvis minskas. Denna jämna minskning i tvärsnittsarea framkallar Venturi-effekten där luftflödet accelererar samtidigt som laminära förhållanden bibehålls. Det kan ses som en stor velocity stack – nedan är en diagram som visar jämförelsen mellan vår patenterade design och ett vanligt insugningssystem. Ytterligare detaljer kan läsas på Teknologisidan.





SPECIALTILLVERKADE KEGLFILTER
Filtret vi valde för E60 M5-systemet balanserar filtreringsområde och totalt filterhusvolym. Genom att använda en kortare kon kunde vi optimera husets form för bättre flöde mot MAF-rören samtidigt som vi upprätthåller filtreringsområdet för CFM-kraven. Filtermediet är ISO-testat för att säkerställa att filtreringen är i linje med OEM-standarder och är också torrt. Filtret är konstruerat med våra karakteristiska flow-kon för att stödja Venturi-husets princip.

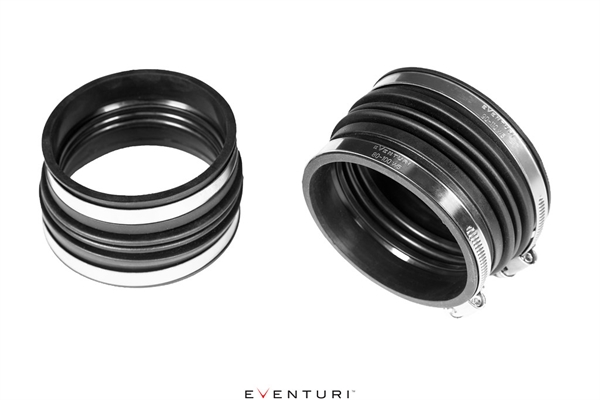

EPDM-KOPPLINGAR
Genom att förlänga husen mot spjället var vi tvungna att ersätta OEM:s flexibla slang med vår egen version för att bibehålla flexibiliteten. Våra EPDM-kopplingar är internt trappade som OEM-versionerna för att skapa en jämn övergång mellan husen och spjället.

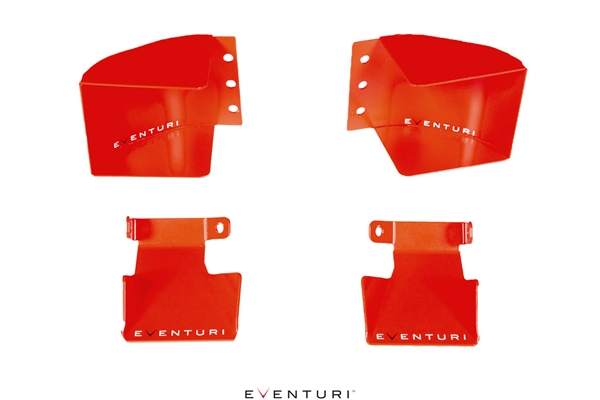

LUFTSCOOPS
Laserskurna av aluminium och pulverlackade, finns det 2 scoops bakom de främre näsgallren och ytterligare 2 i de nedre bromskanalerna. De främre scoops är böjda för att smidigt styra omgivande luft in i den originella luftkanalen som sedan tränger bort varm luft från insugsområdet. De 2 nedre scoops styr omgivande luft direkt in i insugsöppningarna.

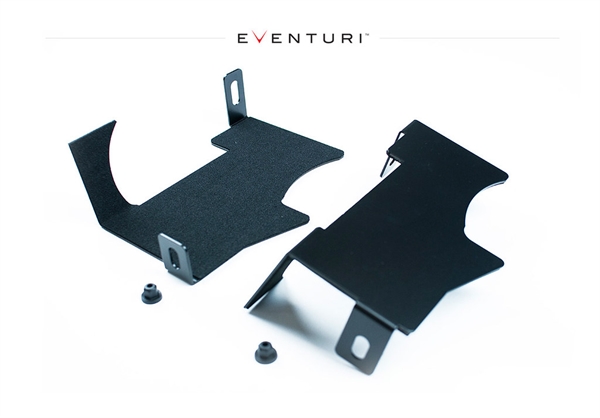

VARMESKYDD
Det finns 2 aluminium värmeskydd med neoprenfodring. De sitter på motorsidan av varje insugning och avleder effektivt varm luft från kylaren – särskilt när fläkten startar.

PRESTANDA

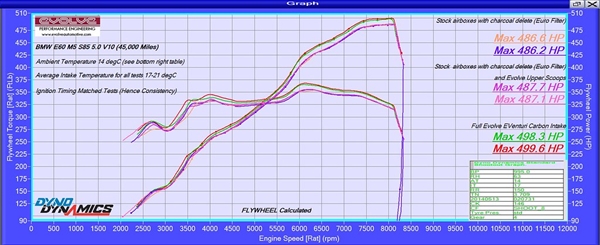

Nedan visas en dynograf som jämför Eventuri med den originala luftboxen på en standard E60 M5 med standardkartläggning. Den testade originala luftboxen är Euro-spec med borttagen aktivt kol-filter och eurofilter, vilket gör den mindre restriktiv än USA-versionen. Som du kan se ökar både effekt och vridmoment över en stor del av varvtalsområdet, inte bara vid toppen. Detta märks direkt på vägen då bilen känns skarpare och mer ivrig att köra, även i mellanregistret. Testningen gjordes samma dag, back-to-back, och temperaturerna övervakades för att säkerställa konsekvens.



Dynotestningen utfördes på en Dyno Dynamics DS450 dynamometer. För att säkerställa noggranna testresultat matchades alla tester baserat på: - Inloppstemperatur via inbyggd IAT-sensor i MAF via OBDII - Tändningstidpunkt matchad (tändningstidpunkt kan variera kraftigt mellan körningar) - Motortemperatur (kylvätska och olja) - Avgastemperatur - Två konsekventa körningar registrerades för varje av nedanstående tester Testprocedur: - Test 1 : Standardbil, standardkartläggning, standard insugningssystem och eurofilter (motsvarande borttagning av aktivt kol-filter) - Test 2 : Som ovan plus Eventuri övre insugskepsar - Test 3 : Standardbil, standardkartläggning, komplett Eventuri VAi-kit
