Eventuri BMW F9X X3M/X4M Carbon Intake System - LCI and Pre-LCI Versions

BMW F97 X3M F98 X4M

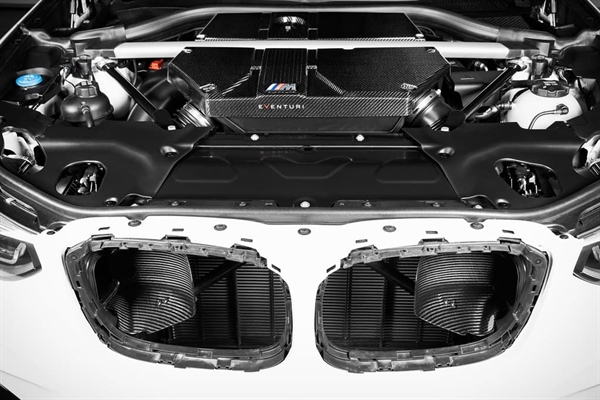

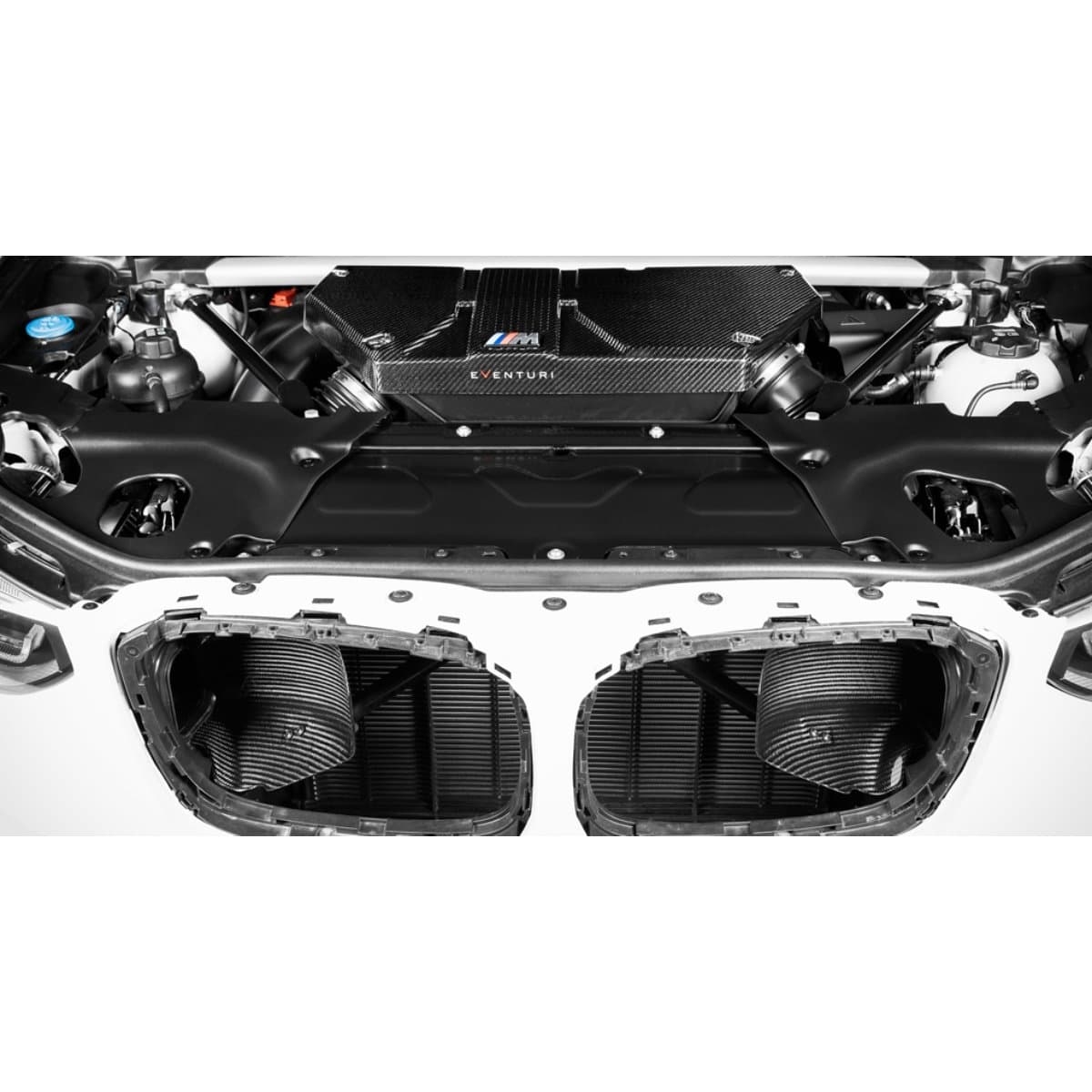

Flödesvägen från filtren till turboingångarna är mycket direkt och ändrar inte riktning lika abrupt som vanliga OEM luftboxdesign. Så istället för en komplett redesign fokuserade vi på att förbättra OEM luftboxen med mindre restriktivt flöde och förbättrad temperatureffektivitet. Vi har utvecklat ersättningsfilter gjorda av non-woven mesh som har mycket högre flödeshastighet jämfört med de vanliga pappersfiltren. För att hjälpa till att minska intagsluftstemperaturerna och forcera luft in i luftboxen designade vi stora front scoops som sitter bakom grillarna. Carbon scoops leder luft in i kanalerna och frigör effektivt insugsidan av luftboxen. Den sista delen är carbon luftboxlocket som, även om det inte bidrar till prestandan, ger ett mer hörbart induktionsljud och ger motorutrymmet en välbehövlig estetisk förbättring.



Eventuri X3M/X4M insugssystem består av flera komponenter som är konstruerade för att utföra ett specifikt syfte och tillverkade enligt högsta standard. Här är detaljerna för varje komponent och designfilosofin bakom dem:

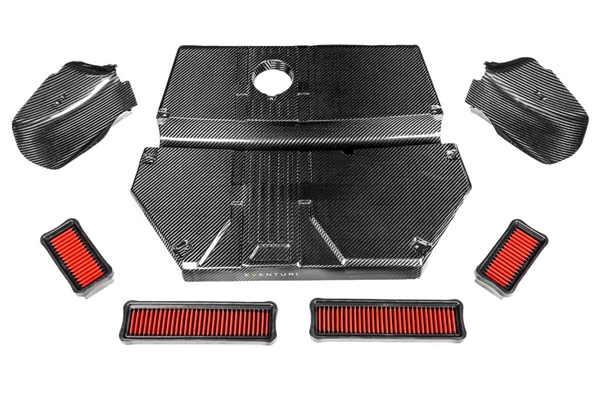

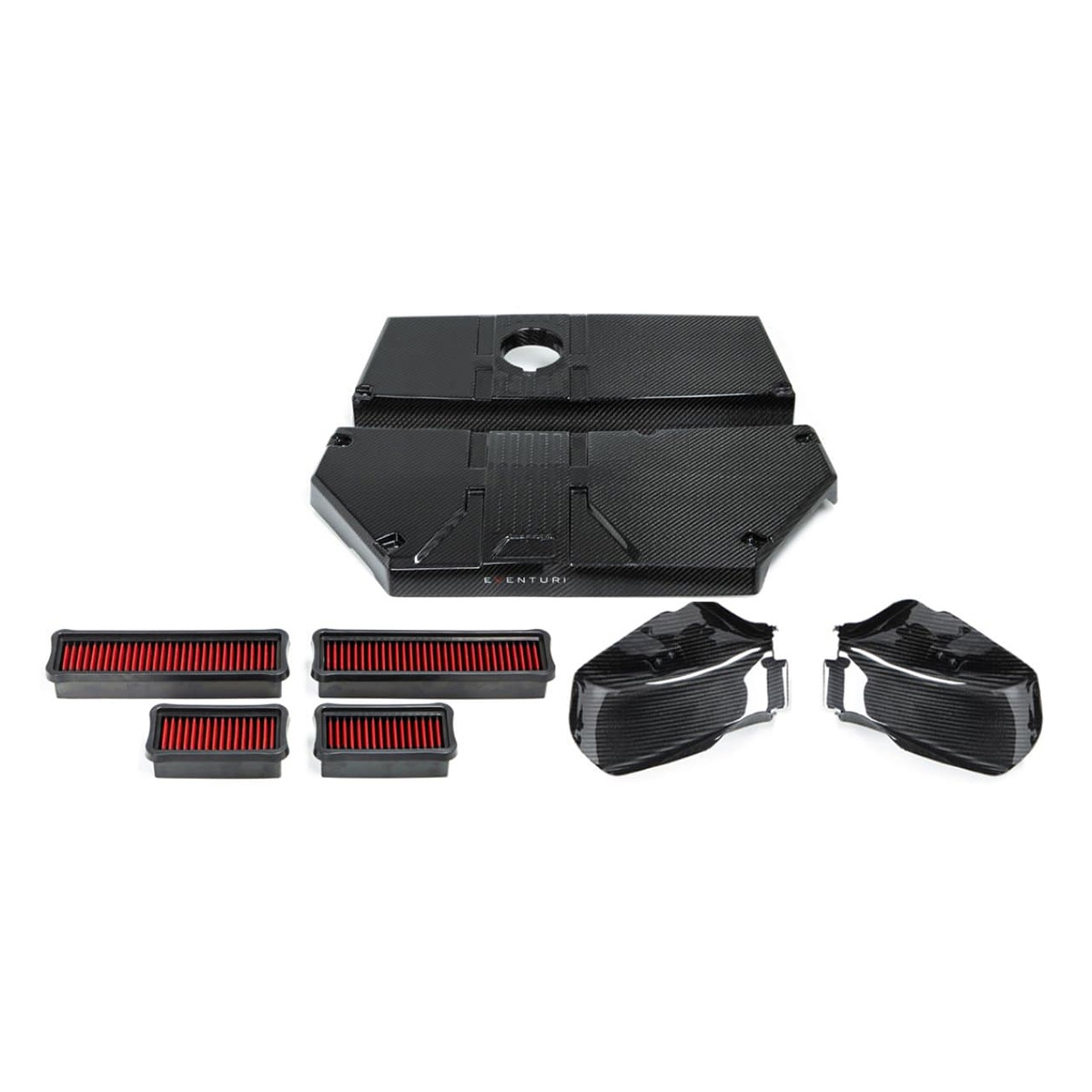

Varje insugssystem består av:

• 1 x Kolfiber luftboxlock
• 2 x Kolfiber luft scoops
• 4 x Direkt ersättning högflödes luftfilter
• Laserskurna rostfria stålbeslag

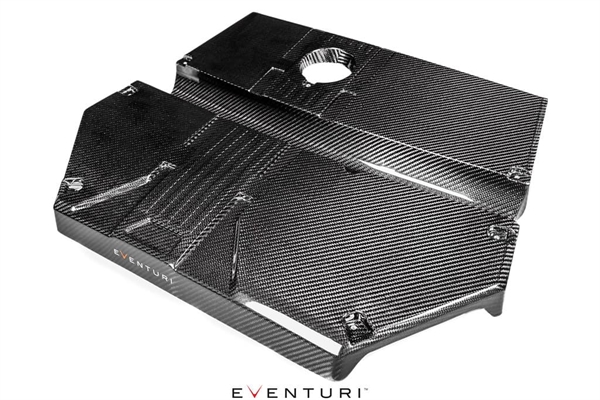

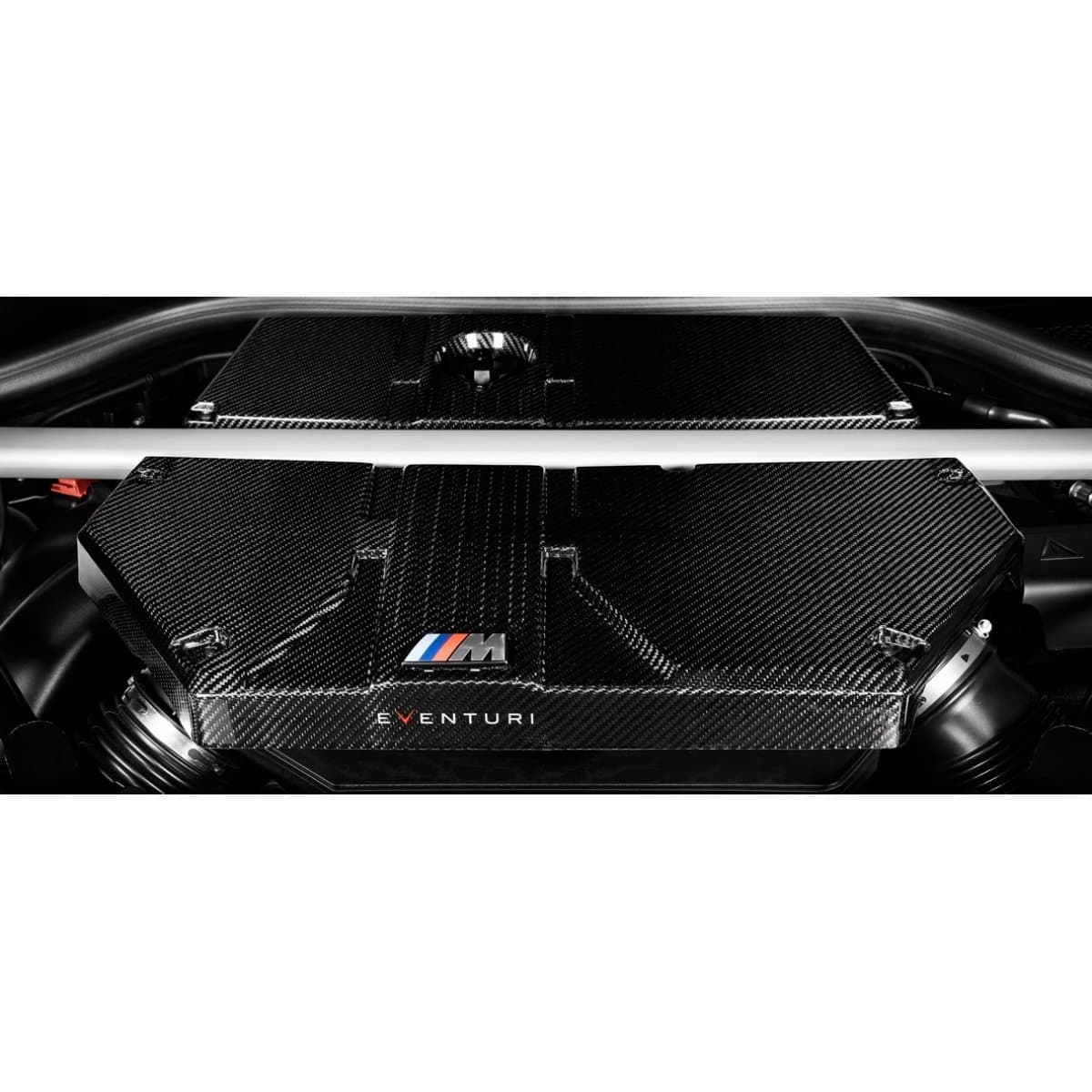

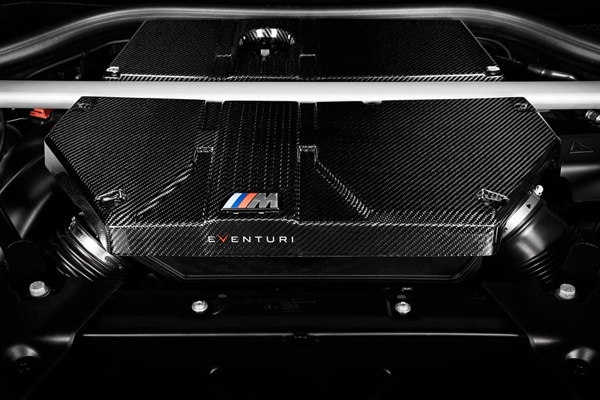

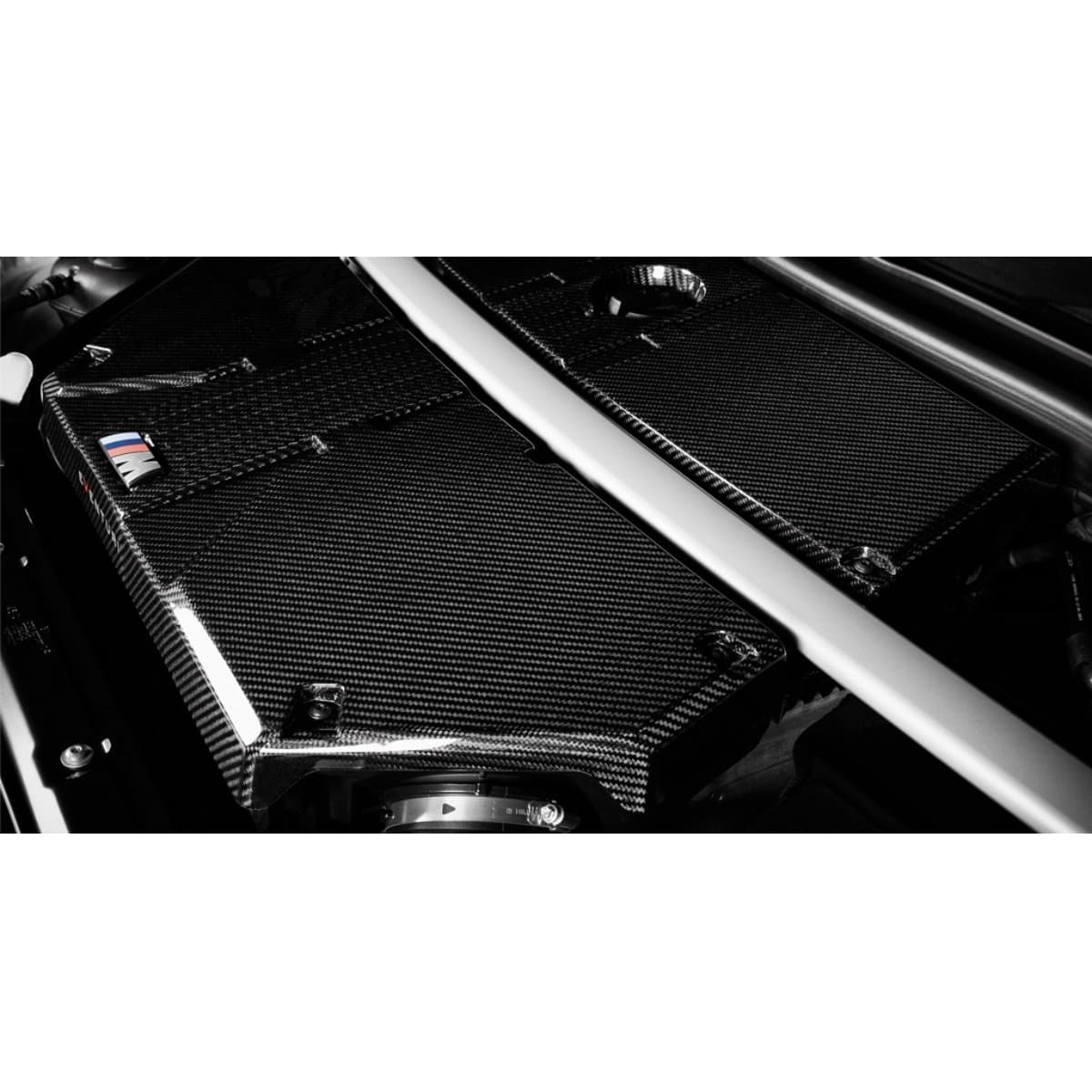

KOLFIBER LUFTBOXLOCK



Det Prepreg kolfiber luftboxlocket har återgjorts med samma dimensioner som OEM-versionen. Det finns minimalt med utrymme ovanför locket för att öka storleken, vilket även skulle störa luftflödet. Så vi behöll samma dimensioner och bibehöll den direkta flödesvägen till filtren. Eftersom locket är gjort av kolfiber är det tunnare och lättare än det originala locket, och induktionsljudet från motorn är därför mer hörbart.

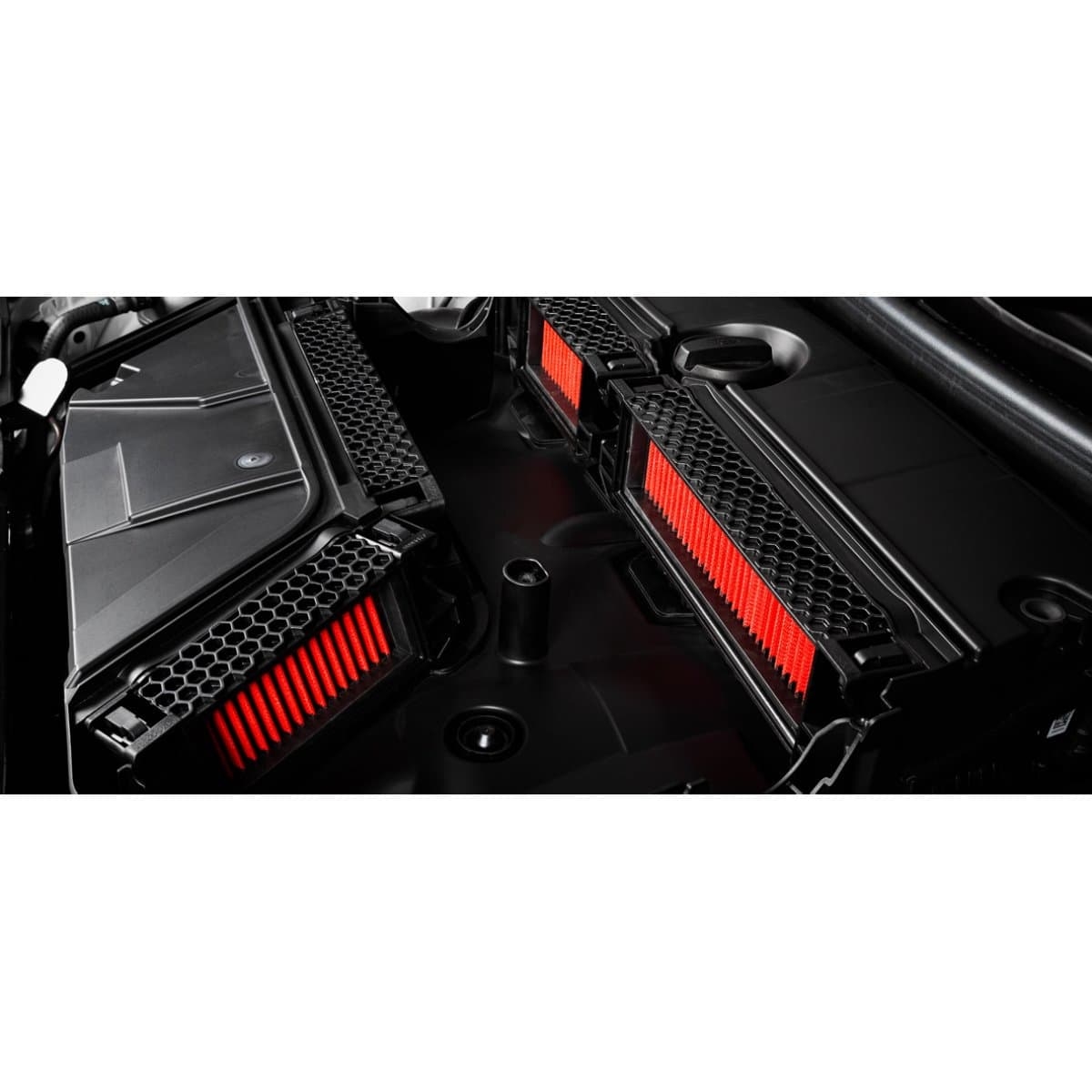

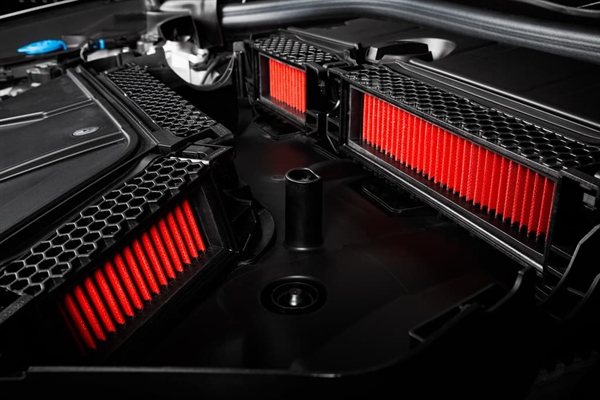

HÖGFLÖDESFILTER
Vi har vidareutvecklat OEM panelfilter med hjälp av ett högflödes non-woven filtreringsmesh som är inkapslat i ett mycket hållbart rostfritt stålnät. Filterelementet tillåter mindre restriktion samtidigt som det behåller lämpliga filtreringsegenskaper. Meshen är innesluten i en Uretan-omkrets som är mycket stabil vid höga temperaturer och behåller sin form för att möjliggöra en god tätning hela tiden. Varje set består av 2 små och 2 större filter som passar perfekt i OEM filterpatronerna.

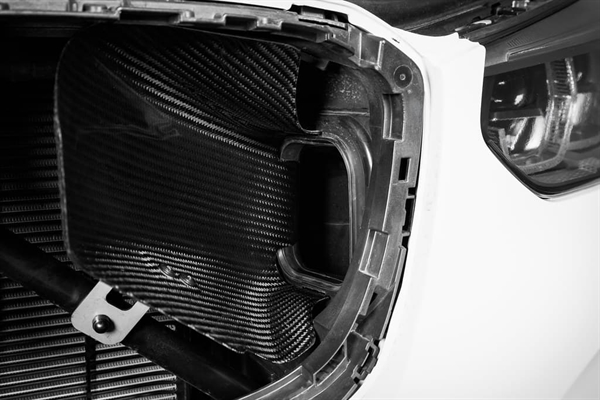

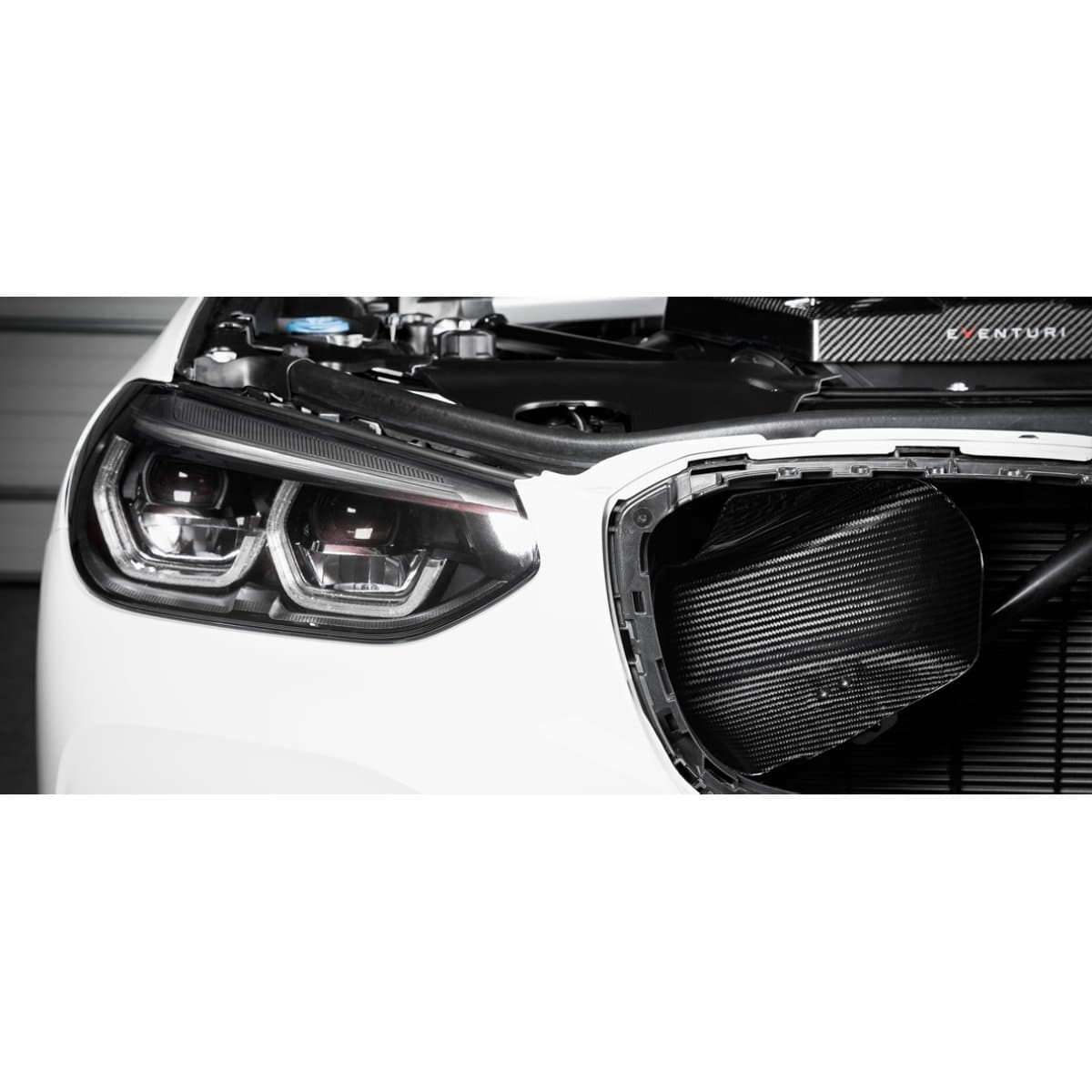

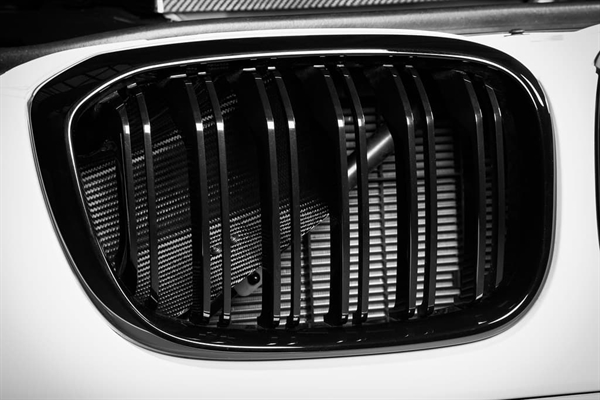

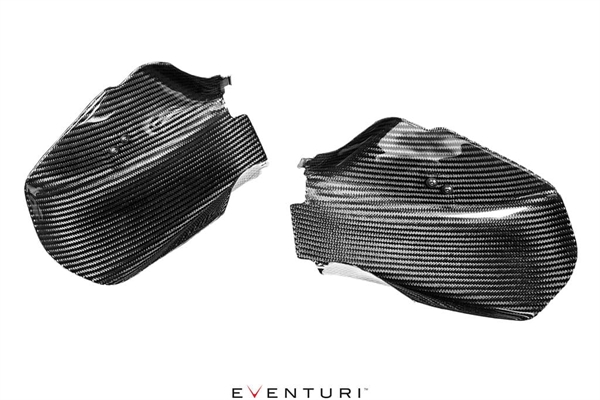

KOLFIBER LUFT SCOOPS

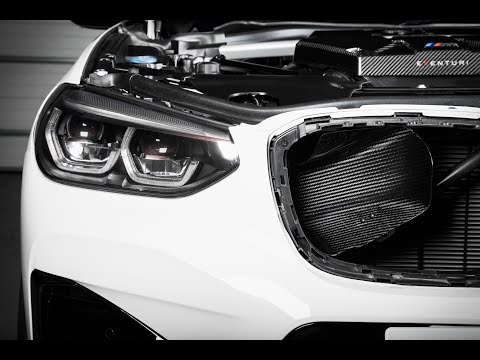

De sista kolfiberkomponenterna i detta system är front scoops - nödvändiga för att rikta omgivningsluft till filtren.

Scoops är designade för maximal effektivitet i att leda inkommande luft till de originala kanalöppningarna. Många eftermarknadsscoops har ett stort platt område nästan vinkelrätt mot den inkommande luften – inte bra för att kanalisera den in i kanalerna eftersom luftflödet bara "träffar" denna plana yta och skapar turbulens.

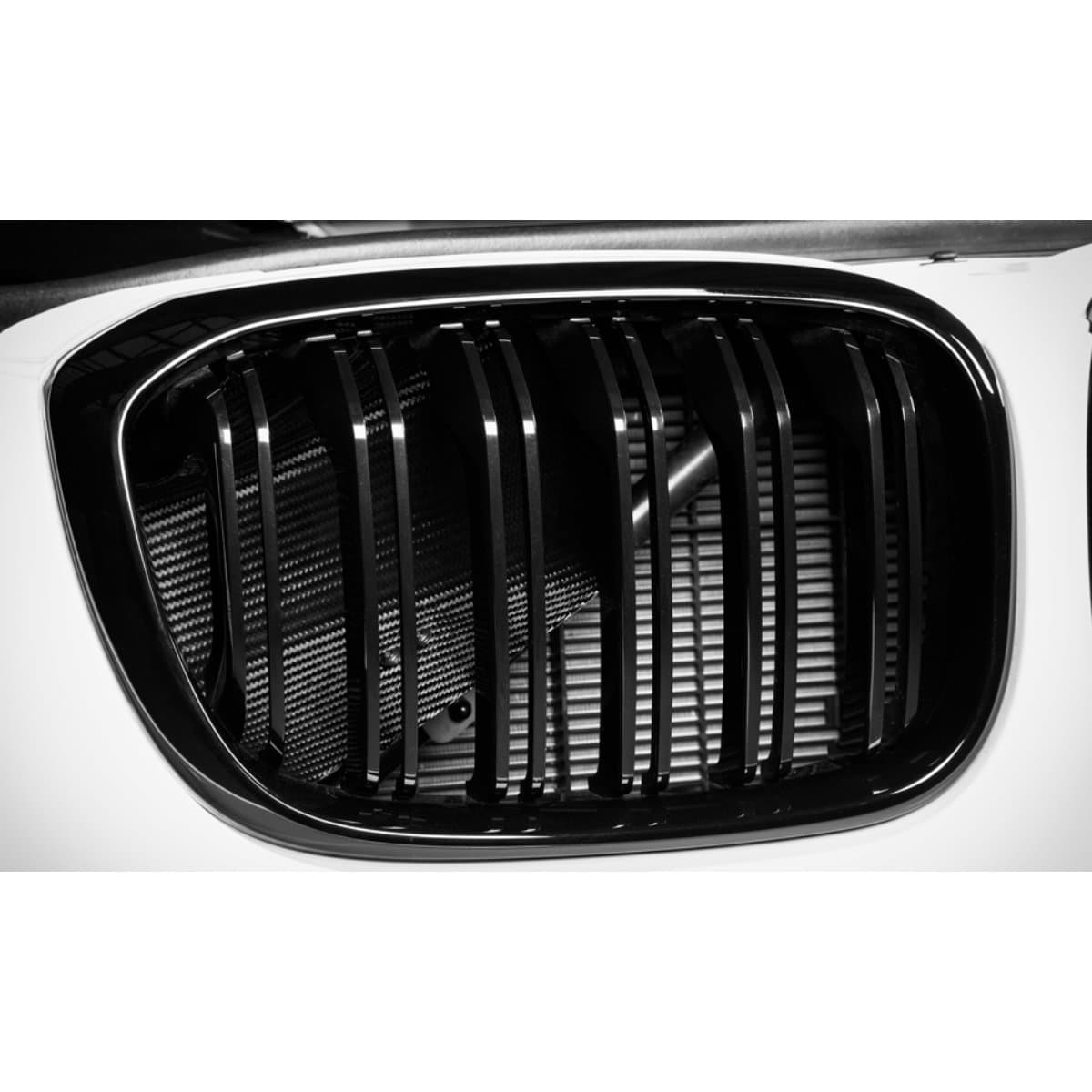

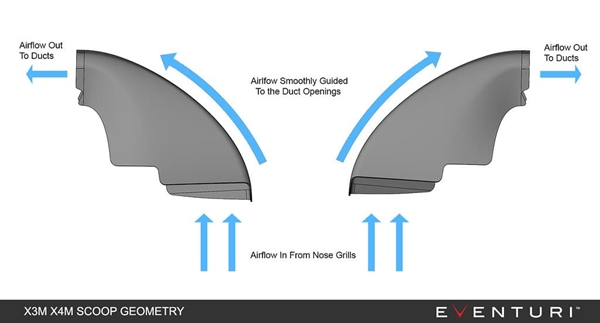

Till skillnad från de flesta eftermarknadsscoops är Eventuri Scoops designade för att sträcka sig från originalkanalöppningarna hela vägen till grillarna. För att fånga så mycket luft som möjligt är scoops formade efter samma konturer som utsidan av grillarna och leder mjukt omgivningsluft genom en kontinuerlig kurva till kanalöppningarna. CAD-bilder visar formen:



Genom att forcera omgivningsluft in i luftboxen minskar värmeupptaget och intagsluftstemperaturerna hålls låga.
