Eventuri Carbon Chargepipes - Set of 2 Upper Chargepipes BMW S55

S55 Kolfiber Chargepipes

Vi presenterar våra råa kolfiber S55 chargepipes. Vi har investerat månader i intensiv F&U och testning för att kunna erbjuda OEM-erstatnings chargepipes utan kompromiss. MONTERING – FLÖDESKVALITET – STYRKA är de 3 huvudsakliga designkriterierna som vi har strävat efter att uppfylla.

1) MONTERING : En vanlig utmaning med eftermarknads chargepipes är dålig passform på grund av hur de tillverkas med böjda metallrör. Spelar utrymme till motortäckning och andra aftermarket insugssystem kan vara ett problem. Vår lösning med att använda kolfiber tillåter oss att använda komplex geometri för att ge OEM-lik passform samtidigt som vi behåller optimal flöde.

2) FLÖDESKVALITET : Vår design använder mjuka kurvövergångar från turboavslut till intercooler. Dessutom har vi ökat det interna volymen jämfört med OEM-versionen för att låta turboerna arbeta med mindre restriktioner. Viktigare är att vår maskinbearbetade flänsförbindelse till turboavslutet upprätthåller konstant diameter till chargepipes utan synliga kanter som kan orsaka turbulens. Detta är en förbättring jämfört med eftermarknads metall chargepipes som ofta har svetsar mellan fläns och rör.

3) STYRKA : Det sista kriteriet var att öka den strukturella styrkan hos chargepipes jämfört med OEM-versionerna. Det blir allt vanligare att OEM chargepipes fallerar, särskilt i tunade bilar med högre boostnivåer. Genom att använda korsriktad kolfiberväv med flera lager och uppnå 2 mm väggtjocklek, erbjuder våra chargepipes en otroligt stark lösning för pålitlig drift även med större turboer. Dessutom har vi inbäddat CNC-maskinerade rostfria stålringar i öppningarna där klämmorna dras åt, för att säkerställa att rören håller formen även under höga klämkrafter.

För att öka den strukturella tillförlitligheten hos kolfiber chargepipes har vi inte lagt till metanolportar i dem. Istället utvecklar vi ett separat J-rör som kommer att innehålla flera metanolportar. Att placera dessa portar i J-röret är mer lämpligt för extra kylning eftersom det ligger strax innan insugsgrenröret.



Eventuri S55 Kolfiber Chargepipes tillverkas av högtemperatur prepreg kolfiber och levereras med flera andra komponenter som är konstruerade för specifika funktioner och tillverkade enligt högsta standard.

Här är detaljerna för varje komponent och designfilosofin bakom dem:

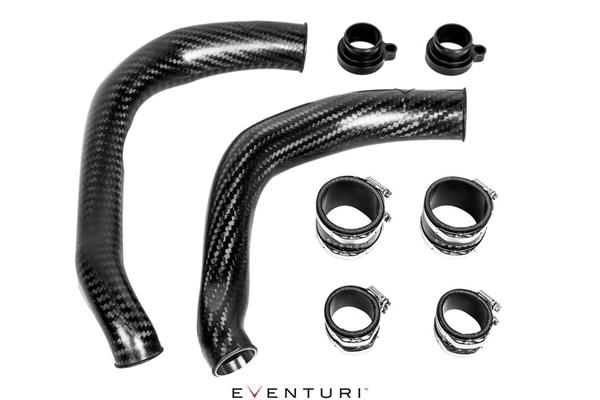

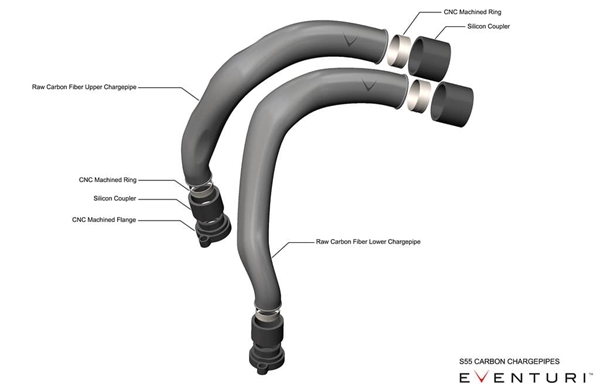

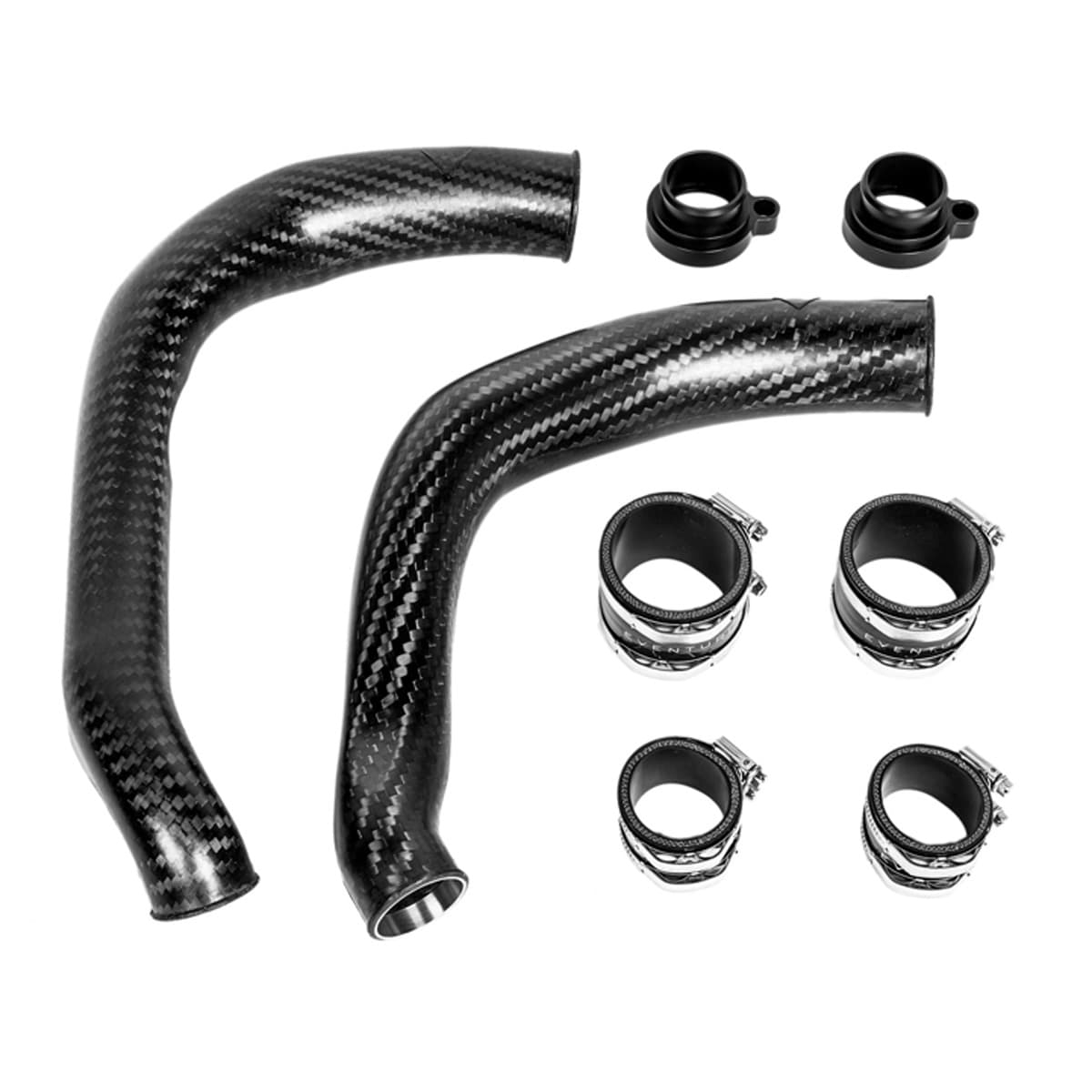

Varje insugssystem består av:

• 2 x högtemperatur kolfiber chargepipes
• 2 x CNC-maskinerade turboflänsar

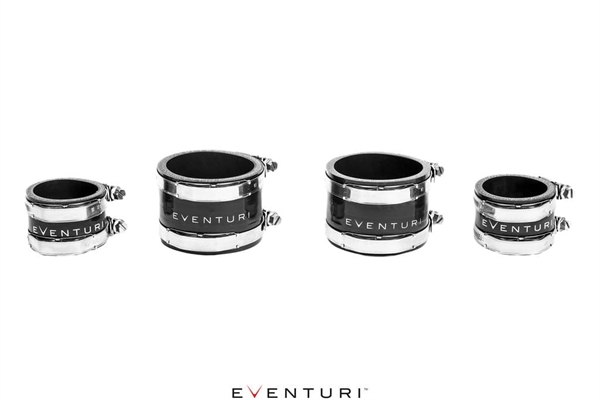

• Silicone-kopplingar med oljeresistent foder
• Marin klass rostfria stålkopplingar

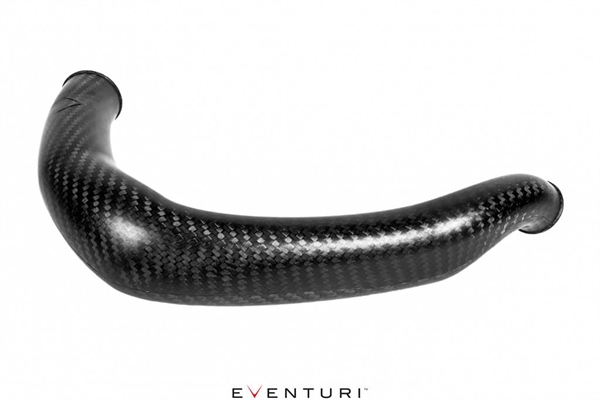

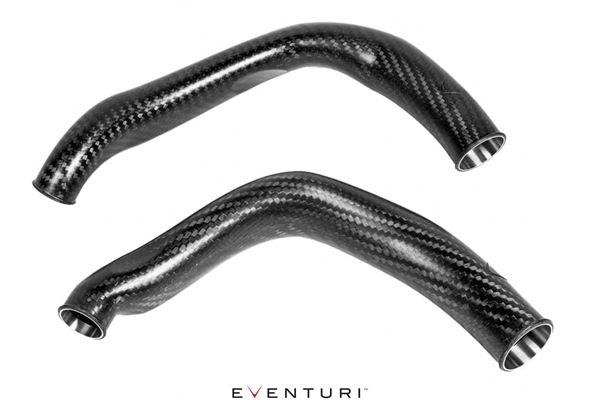

Kolfiber Chargepipes

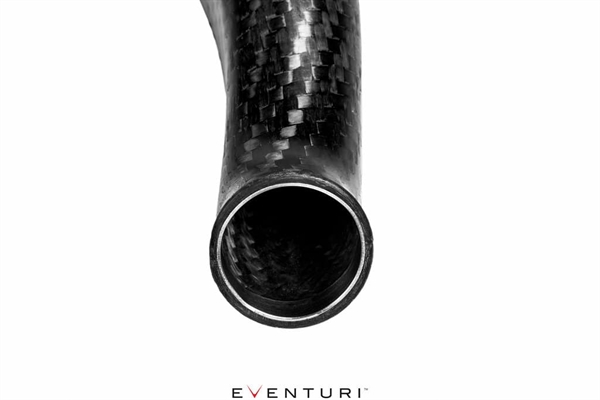

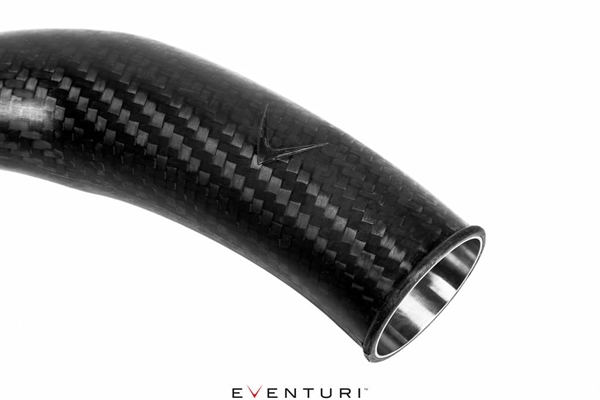

Våra chargepipes är tillverkade av högtemperatur prepreg kolfiber. Konstruktionen använder flera lager kolfiber som appliceras med korsriktade vävmönster för att öka delens styrka. Varje rör har maskinbearbetade rostfria stålringar inbäddade i öppningarna för att ge extra styrka i klämområdena. Rören har mjuka böjar och lättnader för att ge en effektiv flödesväg för den trycksatta luften som transporteras från turboerna till intercoolern. Genom att säkerställa att det inte finns några skarpa hörn och exponerade ytor kan turboerna fungera som de var designade för med OEM chargepipes.

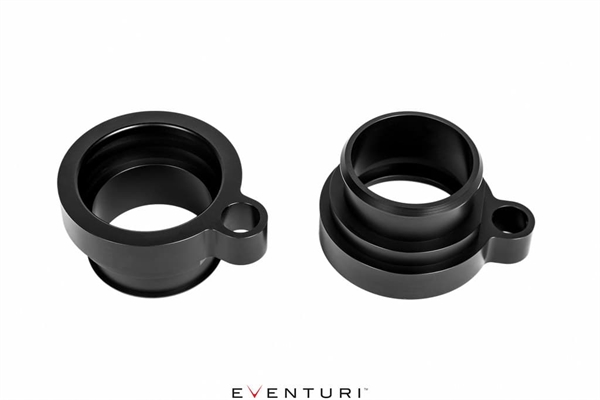

CNC-maskinerade turboflänsar



Anslutningen till turboavsluten görs med CNC-maskinerade flänsar som använder OEM O-ring för tätning. Varje fläns är maskinerad i flygklassad aluminium och sedan svart anodiserad. Högkvalitativa silicone-kopplingar används sedan för att para ihop flänsarna med rören, och konstanta spännkärl i marinklass används för att säkra dem.
